Czujnik Poziomu Cieczy zasilany sieciowo Betin

wskaznik-poziomu-wody-z-aplikaja

Stan: Nowy produkt

Dostępność: od 2 do 3 dni roboczych


DANE TECHNICZNE:

● Wymiary produktu: odbiornik: 73×53×85 mm, Nadajnik: 89x75x41 mm.
● Zakres temperatur dla odbiornika: 0 ÷ +50°C.
● Zakres temperatur dla nadajnika: -40°C ÷ +60°C.
● Dopuszczalna głębokość zbiornika: 0.5 ÷ 4.5 m.
● Maksymalna odległość między nadajnikiem a odbiornikiem: do 20 m.
● Zasilanie: kabel sieciowy 230V

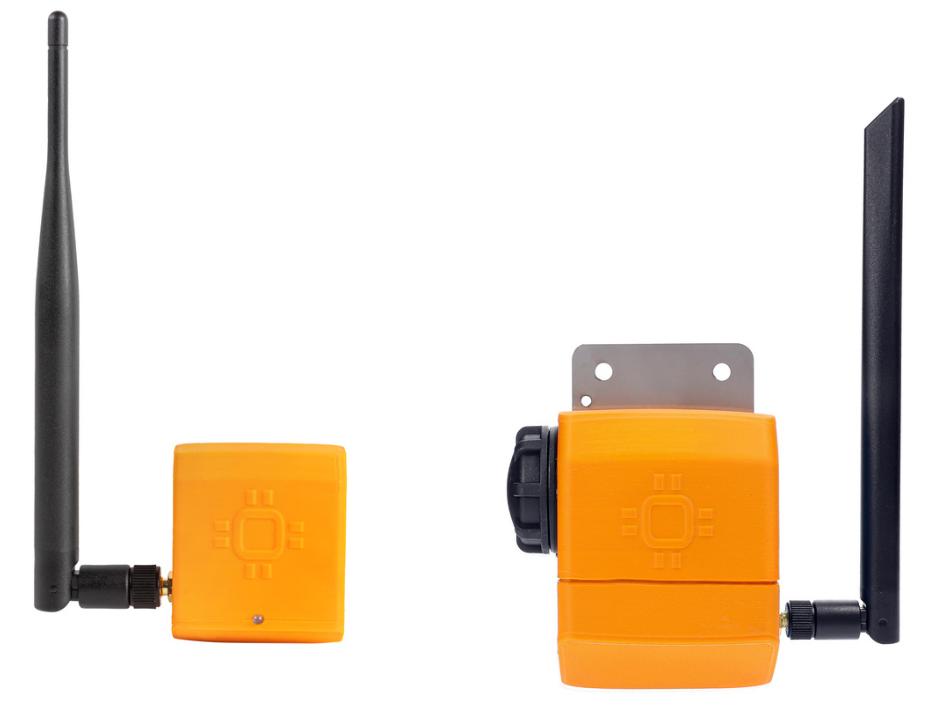

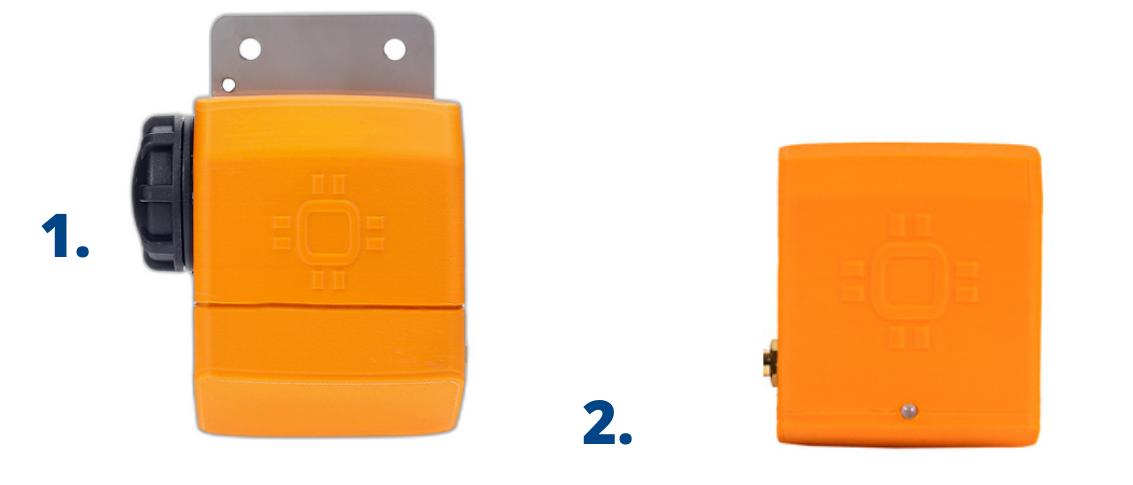

Zestaw zawiera:
● Nadajnik montowany w zbiorniku
● Odbiornik wkładany do gniazdka w budynku
● Instrukcja obsługi w języku polskim
● Aplikacja mobilna “Aquilo” do pobrania za darmo w AppStore lub Google Play


Do czujnika polecamy dokupić:

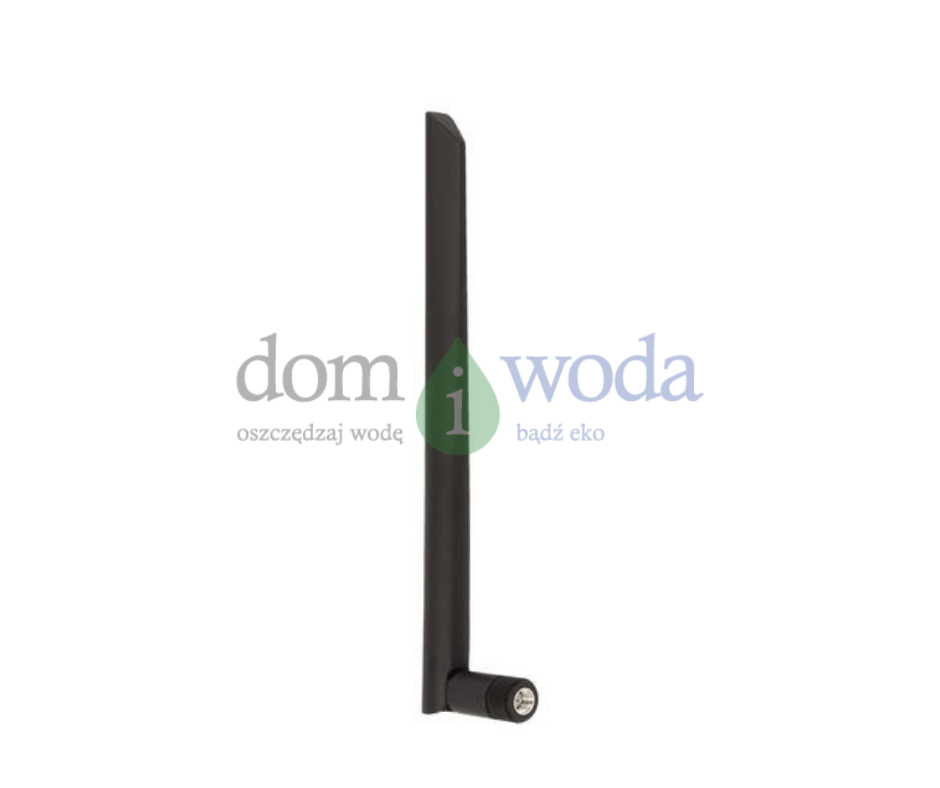

Antenę zewnętrzną - która wzmocni zasięg czujnika Betin, głębokość komina powinna wynosić powyżej 1m (Wymiary produktu: 15x200 mm oraz 1 m przedłużki antenowej, zakres temperatur: -40°C ÷ +60°C)

Cena: 171,70 zł

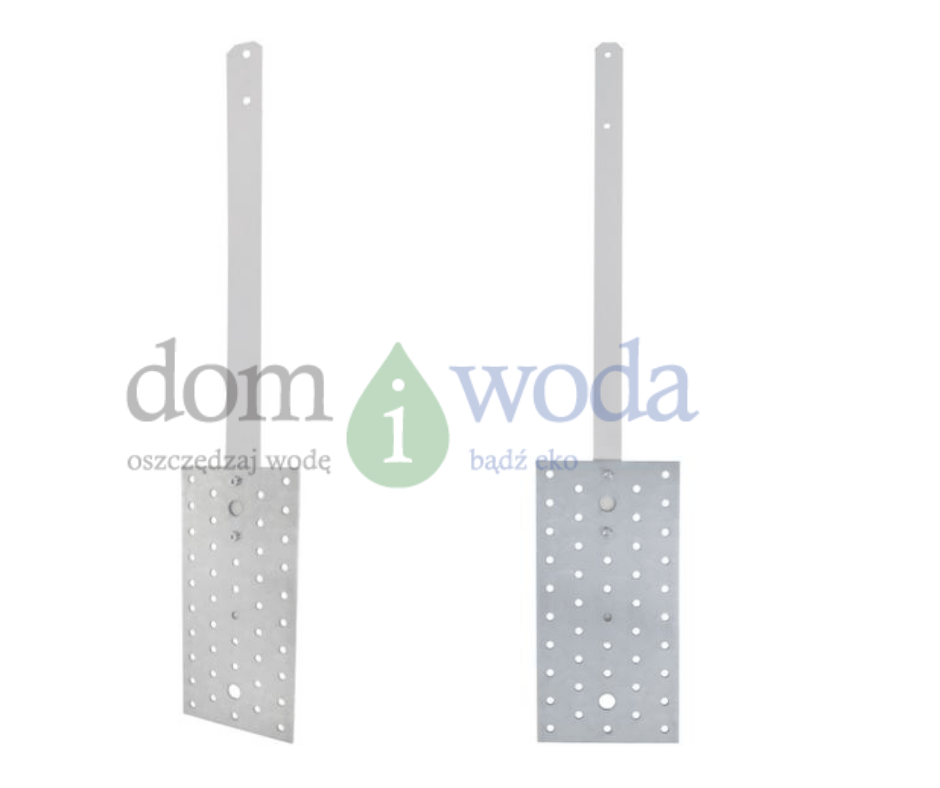

Zestaw montażowy do czujnika- masz do wyboru dwa rozmiary 60cm oraz 61-100cm.

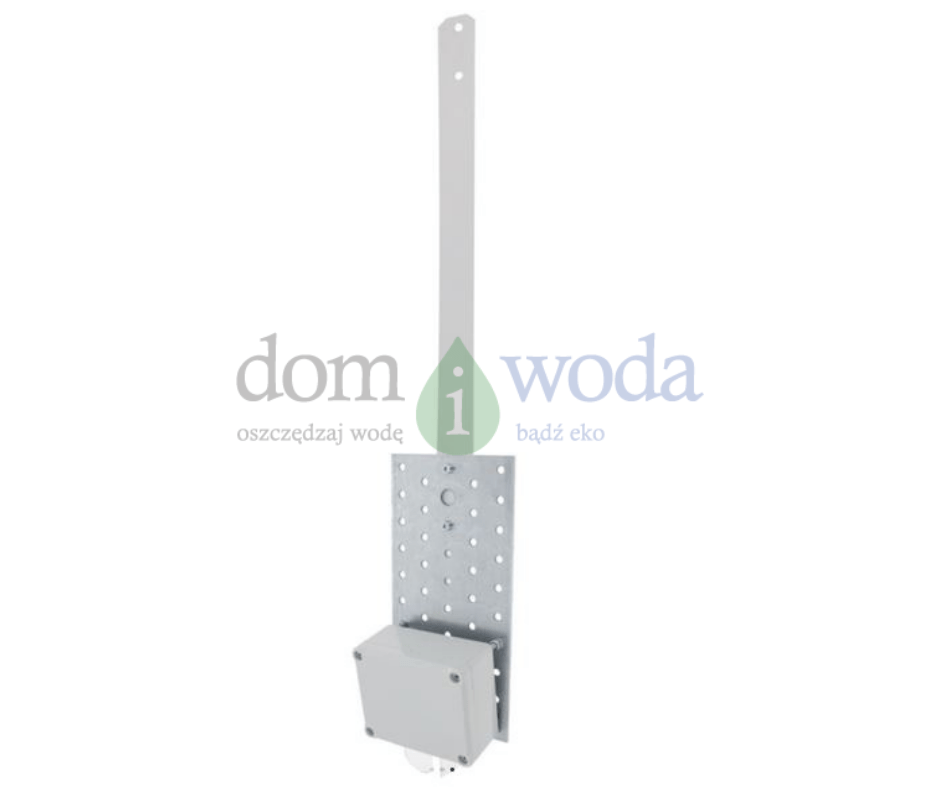

Zestaw montażowy 60cm o wymiarach 2x100x490 mm, zakres temperatur: -40°C ÷ +60°C w cenie 115,70 zł
Zestaw montażowy powyżej 60cm o wymiarach 2x100x491 - 1090 mm, zakres temperatur: -40°C ÷ +60°C w cenie 134,70 zł




799 zł

Darmowa dostawa

Ilość

Więcej informacji









Dom i Woda radzi:

● Odległość między cieczą a nadajnikiem powinna wynosić co najmniej 5 cm (czujnik jest wodoszczelny).
● Maksymalna głębokość zbiornika to 4.5 m.
● Pomiędzy nadajnikiem a cieczą w polu jego widzenia (stożek o kącie rozwarcia 50 stopni) nie może być stałych przeszkód.
● Najlepszym miejscem montażu nadajnika jest punkt, gdzie kręgi betonowe łączą się ze stropem zbiornika.
● Nadajnik powinien zostać zamontowany do szyny/listwy pomocniczej, która następnie zostanie przytwierdzona do kręgu betonowego pod włazem.



Czujnik poziomu cieczy Betin może być zarządzany za pomocą Home Assistance. W celu dodania czujnika BETIN do Home Assistance należy wykonać następujące czynności:

1. Sprawdzenie lokalnego adresu IP czujnika Betin

Należy sprawdzić w routerze adres IP czujnika Betin. Wiersz dotyczący czujnika Betin można poznać po nazwie urządzenia. Dla pewności, można w routerze przydzielić czujnikowi stałe IP.

2. Modyfikacja configuration.yaml

Plik configuration.yaml można zmodyfikować m.in. za pomocą dodatku Samba share oraz Configurator. W Samba share bezpośrednio można edytować podany plik, natomiast w Configurator, edycję plików wykonuje się pośrednio przez interfejs użytkownika Home Assistant.

Aby aktywować integrację Betin, należy do pliku configuration.yaml dodać następującą sekcję:

- platform: rest name: XXXNameXXX resource: http://192.168.X.XXX/state value_template: '{{ value_json.sensors[0].id }}' json_attributes_path: "$.sensors.0" json_attributes:
- lvl
- pct -
platform: template sensors:
lvl: friendly_name: 'Poziom' value_template: "{{ state_attr('sensor.XXXNameXXX', 'lvl') }}"
pct: friendly_name: 'Procent' value_template: "{{ state_attr('sensor.XXXNameXXX', 'pct') }}"
lstread: friendly_name: 'Ostatni odczyt' value_template: >
{%- set t_string = state_attr('sensor.XXXNameXXX', 'lstRead') %}
{%- set t = as_timestamp(t_string) %}
{{ t|timestamp_custom('%d %b %H:%M') }}
mininterval: friendly_name: 'mininterval' value_template: >
{%- set t_string = state_attr('sensor.XXXNameXXX', 'lstRead') %}
{%- set t = as_timestamp(t_string) %} {%- set now = now().timestamp() %}
{%- set interval = now-t %}
{{ interval/60 }} Gdzie: XXXNameXXX to nazwa zbiornika, dla którego będzie prezentowany poziom zapełnienia, 192.168.X.XXX to adres IP z poprzedniego punktu. Następnie należy zapisać plik i uruchomić ponownie Home Assistance


INSTRUKCJA OBSŁUGI

Czujnik poziomu cieczy jest urządzeniem pozwalającym na pomiar poziomu cieczy w zbiornikach. Jest urządzeniem bezprzewodowym (wersja CS02) lub zasilanym sieciowo (wersja CS-03), możliwym do zamontowania w każdym zbiorniku, nawet już funkcjonującym oraz posiadającym grubą, żeliwną pwę. Nie wymaga dostępu do sieci wi-fi na zewnątrz budynku. Urządzenie składa się z dwóch elementów: odbiornika oraz nadajnika. Urządzenie jest zarządzane przez aplikację mobilną „Aquilo Czujnik poziomu cieczy” dostępną do pobrania z App Store lub Google Play.


DANE TECHNICZNE:

  • Wymiary: Odbiornik: 73×53×85mm
  • Nadajnik: 89x75x41mm ip67 (wodoszczelny)
  • Zakres temperatur dla odbiornika: 0 - +50°C
  • Zakres temperatur dla nadajnika: -40°C - +60°C
  • Dopuszczalna głębokość zbiornika: 0.5 – 4,5m
  • Maksymalna odległość między nadajnikiem a odbiornikiem: 20m
  • Zasilanie: dla nadajnika bateria litowa 3,6V lub kabel sieciowy 230V
Czas pracy na bateriach: do 2 lat (w zależności od warunków, w jakich działa nadajnik) (jeśli dotyczy)

Wymagania do zbiornika:
  • Odległość między cieczą a nadajnikiem musi wynosić co najmniej 5cm
  • W polu widzenia czujnika (20 stopni) pomiędzy nadajnikiem a cieczą nie może być stałych przeszkód
  • Maksymalna głębokość zbiornika to 4,5m 2.


Instalacja odbiornika

Odbiornik jest urządzeniem odbierającym sygnały z nadajnika i wysyłającym odczyty do chmury za pośrednictwem skonfigurowanej wcześniej sieci WiFi z dostępem do Internetu. Przed uruchomieniem odbiornika należy pobrać z App Store lub Google Play oraz zainstalować aplikację mobilną „Aquilo Czujnik poziomu cieczy”.

UWAGA: W przypadku braku możliwości instalacji aplikacji z Google Play lub App Store można zarządzać czujnikiem z poziomu aplikacji webowej www.panel.aquilo.pl. Nie będą wtedy wysyłane powiadomienia.

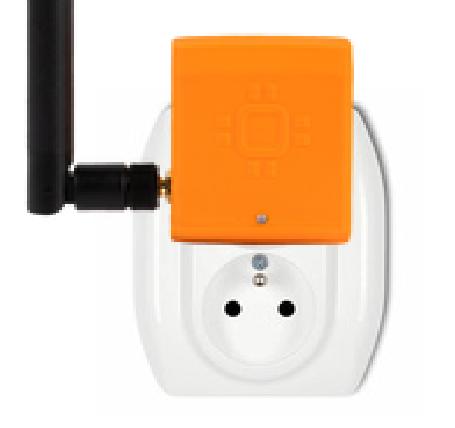

Odbiornik należy umieścić w gniazdku elektrycznym w budynku w miejscu możliwie jak najbliższym w stosunku do mierzonego zbiornika. Optymalne położenie odbiornika (biorąc pod uwagę zasięg zamontowanej wewnątrz anteny) jest w pozycji pionowej. Dodatkowo w celu zwiększenia zasięgu, można umiejscowić urządzenie wyżej, np. na drugiej kondygnacji budynku. Na zmniejszenie skutecznego zasięgu czujnika wpływają twarde elementy konstrukcyjne (np. filary żelbetowe) znajdujące się w linii prostej pomiędzy nadajnikiem zamontowanym w zbiorniku, a odbiornikiem. Po włożeniu odbiornika do gniazdka elektrycznego na urządzeniu będzie świecić się dioda koloru bursztynowego, co oznacza, że urządzenie się uruchamia. Należy poczekać aż dioda ta zacznie pulsować (migać) w kolorze bursztynowym. Będzie to świadczyć o przejściu odbiornika w tryb konfiguracji.

UWAGA: Możliwe jest również ręczne przejście w tryb konfiguracji poprzez przytrzymanie guzika resetu przez kilka sekund.


W trybie konfiguracji odbiornik rozgłasza swoją własną sieć WiFi o nazwie AQUILO_CZUJNIK_XXX, gdzie XXX jest numerem ID urządzenia. Korzystając ze smartphonu należy wyłączyć dostęp do Internetu (LTE), wybrać przycisk Dostępne sieci WiFi, wybrać nową sieć AQUILO_CZUJNIK_XXX i połączyć się z nią. Następnie należy w przeglądarce internetowej wpisać adres strony http://aquilo-konfiguracja.pl (lub http://192.168.4.1).



Na stronie konfiguracji trzeba wybrać domową sieć WiFi i wpisać hasło dostępu (hasło nie jest nigdzie wysyłane, a jedynie zapamiętane lokalnie na urządzeniu w celu połączenia do sieci i umożliwienia prawidłowej pracy). Po wybraniu przycisku „Zapisz” użytkownik zostanie automatycznie przekierowany do aplikacji mobilnej „Aquilo Czujnik poziomu cieczy” (o ile ją wcześniej zainstalował) lub przeglądarki internetowej. Po potwierdzeniu uruchomienia przekierowania w aplikacji mobilnej użytkownikowi zostanie wyświetlony ekran logowania w aplikacji z uzupełnionymi danymi id urządzenia i kod weryfikacyjny.


UWAGA: W przypadku potwierdzenia uruchomienia przekierowania w przeglądarce internetowej (np. gdy aplikacja „Aquilo Czujnik poziomu cieczy” nie została wcześniej zainstalowana) użytkownikowi zostanie wyświetlona strona z danymi potrzebnymi do zalogowania do aplikacji mobilnej. Dane te należy zapamiętać i ręcznie wpisać na ekranie logowania w aplikacji mobilnej (po jej instalacji i uruchomieniu). W przypadku braku możliwości instalacji aplikacji z App Store lub Google Play dane te należy zapamiętać, wejść na stronę www.panel.aquilo.pl i wpisać na ekranie logowania.


Następnie należy obserwować urządzenie odbiornika. Urządzenie podejmie próbę podłączenia do sieci. Jeżeli ten proces zakończy się powodzeniem, dioda na urządzeniu kilkukrotnie mignie w kolorze na przemian niebieski-bursztynowy i zacznie świecić na niebiesko, co oznacza normalną pracę urządzenia. Należy wtedy wybrać przycisk „ZALOGUJ” w aplikacji mobilnej. Następnie wyświetlony zostanie ekran główny aplikacji mobilnej na razie nie prezentujący żadnych
danych ze względu na brak odczytów (nadajnik nie jest jeszcze uruchomiony).


UWAGA: W przypadku niepowodzenia (np. źle wpisane hasło do domowej sieci WiFi), dioda na urządzeniu zacznie pulsować (migać) w kolorze bursztynowym, a urządzenie przejdzie ponownie w stan konfiguracji. Należy od nowa przejść proces konfiguracji, tj. połączyć się z siecią AQUILO_CZUJNIK_XXX, wpisać w przeglądarce adres http://aquilo-konfiguracja.pl (lub http://192.168.4.1), wybrać domową sieć WiFi i podać hasło.


3. Instalacja nadajnika


Nadajnik jest małym urządzeniem zawierającym czujnik ultradźwiękowy. Urządzenie jest montowane wewnątrz zbiornika, pod pokrywą. Po włożeniu baterii (wersja CS-02, bateria litowa 3,6V – 2 szt., dostarczane w zestawie) lub podłączeniu urządzenia do zasilania przy wykorzystaniu wodoszczelnej kostki elektrycznej lub mufy (wersja CS-03) i zamknięciu go szczelnie z użyciem załączonej do zestawu uszczelki nadajnik uruchomi się i wykona pierwszy odczyt. Przez pierwsze 2 minuty dioda na urządzeniu będzie się świecić. Dodatkowo należy obserwować aplikację mobilną czy pojawił się pierwszy odczyt.

UWAGA: Urządzenie nie uruchomi się jeśli zostanie włożona standardowa bateria “paluszek”.

Następnie należy zamontować nadajnik możliwie nisko, tak, aby w polu jego widzenia (stożek o kącie rozwarcia ok. 20 stopni) znalazł się tylko obiekt mierzony (lustro zawartości zbiornika). Optymalnym miejscem dla większości zbiorników jest punkt, gdzie kręgi betonowe łączą się ze stropem zbiornika. Nadajnik powinien być najpierw zamontowany do szyny/listwy pomocniczej, która następnie zostanie przytwierdzona do kręgu betonowego pod włazem. Czujnik posiada otwory montażowe na śruby/wkręty, które nie zostały dołączone do zestawu. Podczas montażu czujnika w zbiorniku zaleca się stosowanie środków zabezpieczających przed przypadkowym wpadnięciem urządzenia do wnętrza zbiornika oraz podstawowych zasad BHP.




4. Zarządzanie urządzeniem z poziomu aplikacji „Aquilo Czujnik poziomu cieczy”

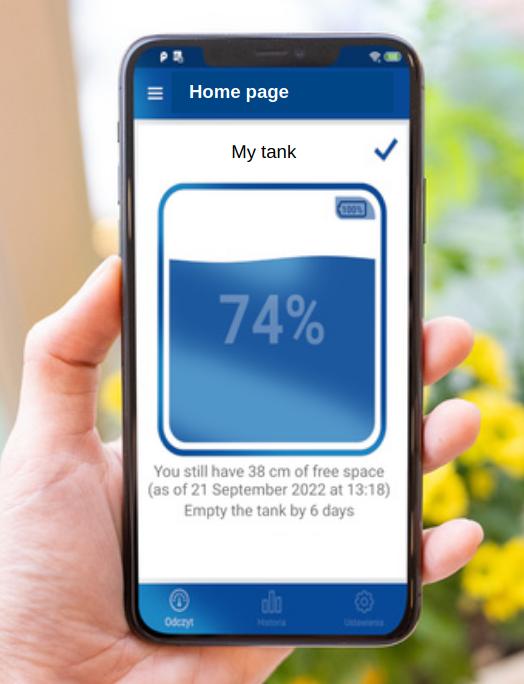

Aplikacja Aquilo Czujnik poziomu cieczy umożliwia przeglądanie parametrów zbiornika:  aktualny poziom płynu w zbiorniku,  szacunkowy czas zapełnienia (prognoza na podstawie dotychczasowego tempa zapełnienia zbiornika).



UWAGA: urządzenie nie wymaga wstępnej kalibracji, urządzenie wykonuje kalibrację automatycznie, w trakcie pracy “uczy się” zbiornika, co pozwala na podawanie bardziej adekwatnych wyników. Oznacza to również, że wiarygodne dane będzie można uzyskać po pierwszym pełnym cyklu obejmującym opróżnienie zbiornika.

Na ekranie głównym jest również możliwość podejrzenia stanu baterii (lub zasilania) oraz statusu poprawności działania urządzeń: odbiornika i nadajnika:


 - Odbiornik i nadajnik działają poprawnie
 - Odbiornik lub/i nadajnik nie działają poprawnie

Dodatkowo aplikacja umożliwia podejrzenie historii zapełnienia zbiornika



Oraz konfigurację parametrów zbiornika, wysyłanych powiadomień, a także konfigurację i wysyłkę smsów (zgodnie z cennikiem operatora Użytkownika telefonu) np. do firmy asenizacyjnej z zamówieniem odbioru nieczystości




Aplikacja umożliwia również dodanie dodatkowych zestawów odbiorniknadajnik w celu zarządzania nimi z poziomu jednej aplikacji. Nie należy wybierać przycisku „Dodaj kolejne urządzenie” jeśli wykorzystywany jest tylko jeden zestaw odbiornik-nadajnik (pierwsze urządzenie jest dodawane automatycznie)



UWAGA: Jeśli będziesz korzystać z aplikacji webowej www.panel.aquilo.pl możesz dodać skrót aplikacji na pulpicie i uruchamiać aplikację bezpośrednio z tego skrótu zamiast z przeglądarki. Żeby to zrobić trzeba np. w przeglądarce Safari kliknąć na przycisk udostępnienia (kwadrat ze strzałką w górę), a następnie z opcji wybrać do ekranu początku
