Zestaw ogrodowy PREMIUM ze zbiornikiem Rewatec F-Line 1500l

zestaw-ogrodowy-do-deszczowki-na-wysokie-wody-gruntowe-f-line-rewatec

Stan: Nowy produkt

Dostępność: Dostawa w ciągu 5 dni roboczych

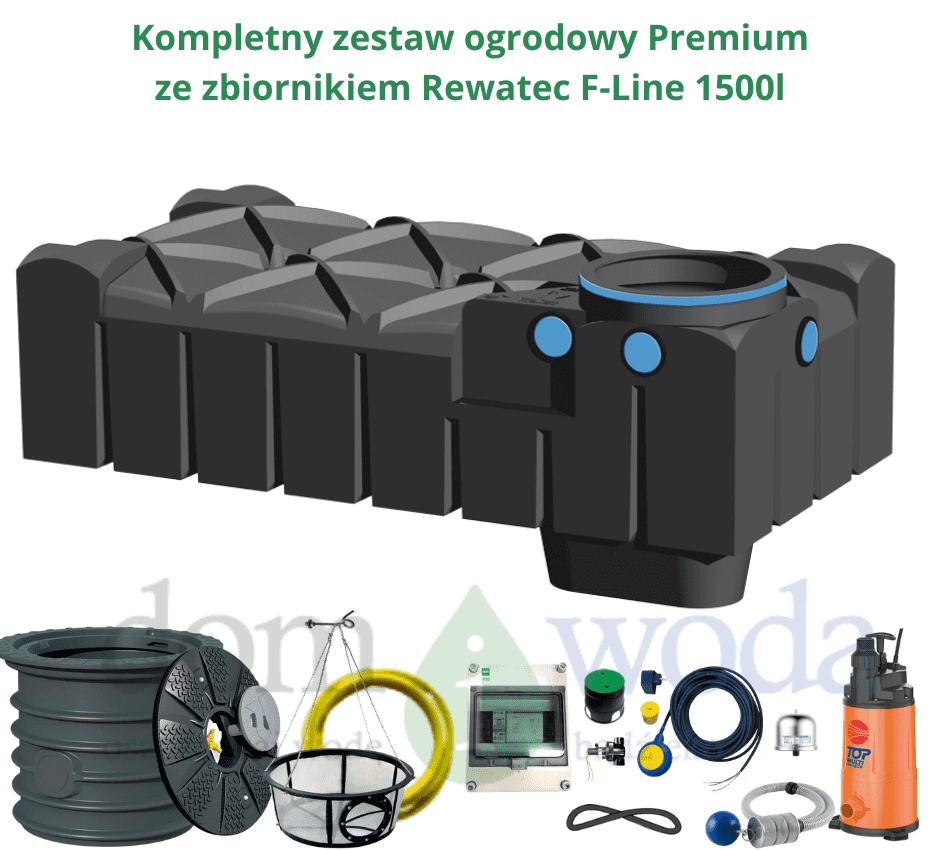

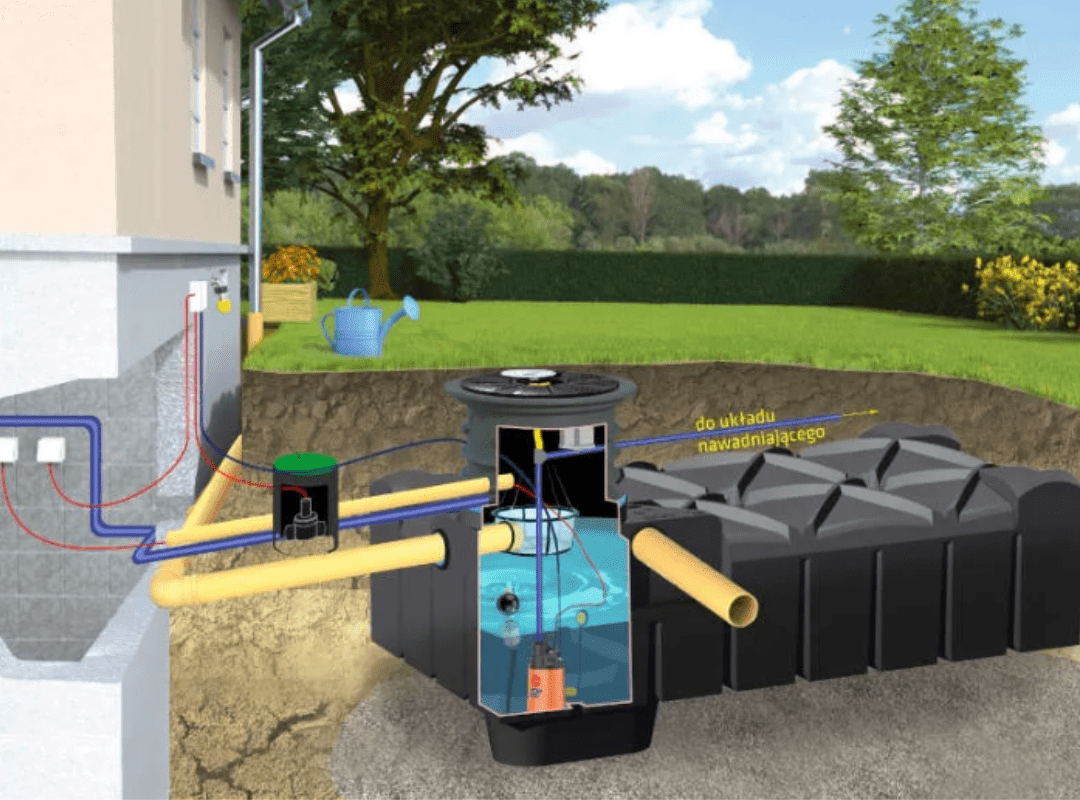

Zestaw do wykorzystania wody deszczowej w ogrodzie ze zbiornikiem Rewatec F- Line



Zestaw zawiera:


  • Zbiornik o pojemności 1500l
  • Pokrywę TwinCover z poborem

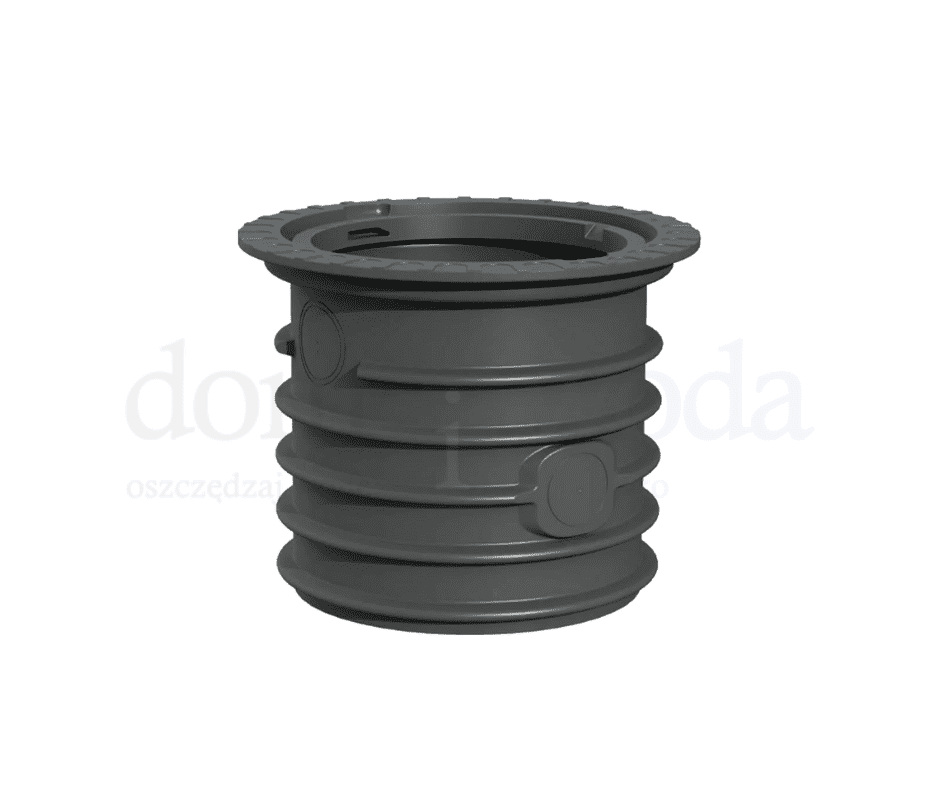

  • Rurę wznoszącą VS60, wysokość:63,5cm, średnica 60cm
  • Naczynie przeponowe
  • Pompę Pedrollo Top Multi Tech 4 z pływającym poborem
  • Kosz filtrujący
  • Zestaw napełniający 24v1"
  • Wąż ciśnieniowy
  • Uszczelkę
  •

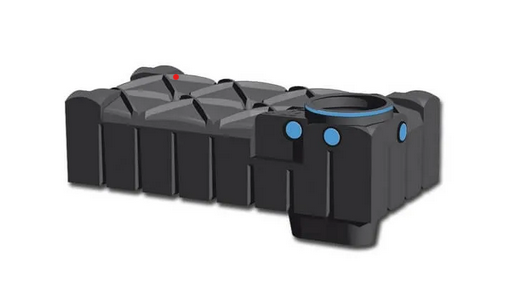

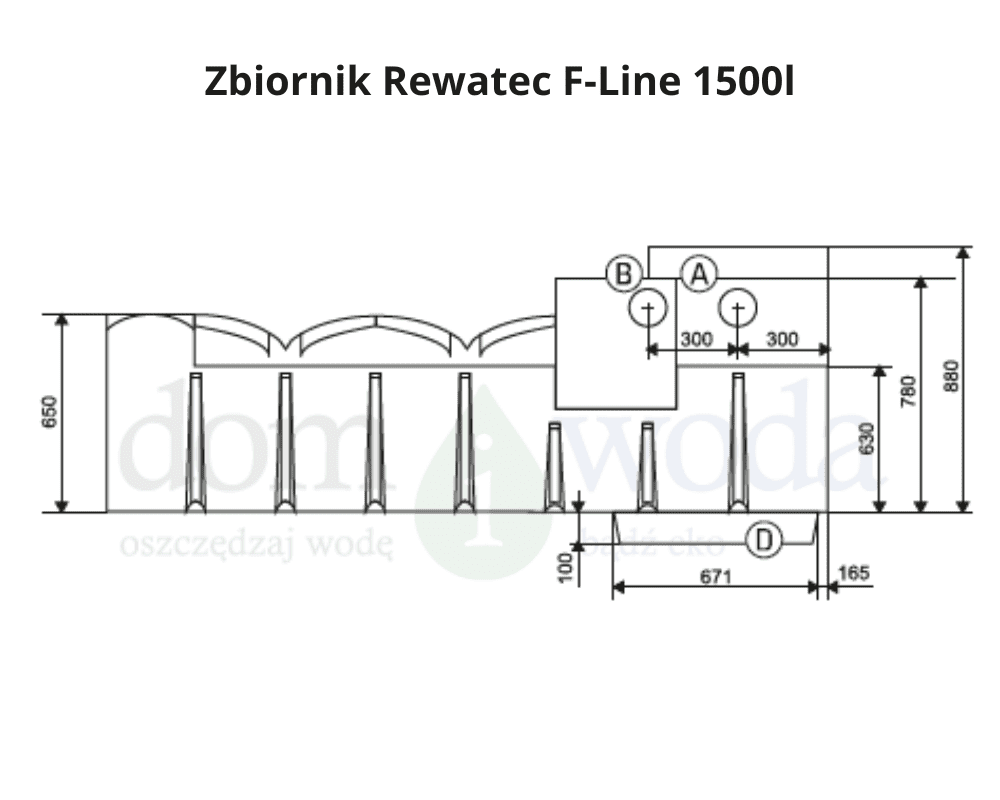

Dane techniczne zbiornika:

Pojemność: 1500l
Długość: 240cm
Szerokosć:120cm
Wysokość korpusu: 65cm
Materiał: Polietylan (PE-MDEPE)
Waga: 80kg

GWARANCJA- 25 lat na zbiornik

Oszczędzasz 559 zł10 622 zł brutto 11 181 zł brutto
Najniższa cena z 30 dni: 11 181 zł

Darmowa dostawa

Ilość

Więcej informacji

Montaż

Montaże są wykonywane na terenie całego kraju.
Przekazujemy kontakt do doświadczonych instalatorów, żeby skrócić czas poszukiwania montażysty. Instalator przyjedzie na bezpłatną wizytę, omówi szczegóły montażu i przygotuje wycenę usługi.

Dom i Woda nie wykonuje usług montażu zakupionych produktów. Instalatorzy są odrębnymi firmami, a skorzystanie z ich usług jest oczywiście dobrowolną decyzją każdego Klienta.
Klient kupujący w sklepie Dom i Woda może otrzymać kontakt do doświadczonego instalatora, jednak umowę na montaż Klient powinien podpisać z firmą instalacyjną, która wycenia zleconą usługę,  wystawia oddzielną fakturę i ta firma ponosi odpowiedzialność za swoją pracę, rozpatruje ewentualne roszczenia czy reklamacje.
Montaż możesz wykonać również sam, poinformuj nas o tym, wyślemy Ci instrukcję.



Warto wiedzieć:

Zbiornik cechuje się 100% szczelnością oraz wytrzymałością. Wykonany jest z ekologicznego polietylenu (PE - MDPE) metodą formowania rotacyjnego (rotomouldingu). Zbiornik ma monolityczną konstrukcję (jeden element), nie posiada szwów i zgrzewów, przez co jest niebywale wytrzymały na działania środowiska zewnętrznego. Zbiornik posiada certyfikat: Aprobata Techniczna IBT.

Ma łatwy i szybki montaż, co wpływa na mniejsze koszty montażu. Potrzebny jest niewielki wykop ziemny (zbiorniki F- Line wymagają o 60% mniejszej głębokości i do 70% mniejszego wykopu niż zbiorniki tradycyjne). Mniejsza ilość prac ziemnych nie degraduje znacząco nawet zagospodarowanego już ogrodu.

Ma możliwość najazdu samochodem osobowym, zgodnie z instrukcją montażu.

Posiada możliwość posadowienia w wodzie gruntowej do wysokości kołnierza zbiornika (wg zasad instrukcji montażu).
Maksymalne przysypanie gruntem do 1,1 m (naziom gruntu)


Na zbiornik jest 25 lat gwarancji.



Pompa Pedrollo Top Multi Tech 4 z pływającym poborem


Zestaw wyposażony jest w automatyczną pompę zatapialną, która jest zbudowana z wysokiej jakości techno- polimerów, które mają doskonałą odporność mechaniczną. Wnętrze ze stali zapewnia wysoka odporność na korozję.

Pompa wyposażona jest w elektroniczny regulator ciśnienia i zawór zwrotny. Dodatkowo naczynie przeponowe ogranicza częste restarty pompy.
Automatyczny system Start&Stop
Pompa uruchomi się, gdy poczuje spadek ciśnienia na instalacji poniżej 1,5 bara (np. podczas otwarcia zaworu), a także wyłączy pompę w sytuacji, gdy przepływ spadnie poniżej 3l/min.
Posiada zabezpieczenie przeciwko suchobiegowi, zastojowi (w przypadku długich okresów nieaktywności).
Jeśli to konieczne, jest możliwość przejścia w tryb manualny przy pomocy zdejmowanego zaworu. Kabel zasilający o długości 10m


Parametry pompy:

Przepływ: 80l/ min.
Hmax = 53 m,
Moc nominalna= 0,75 kW.

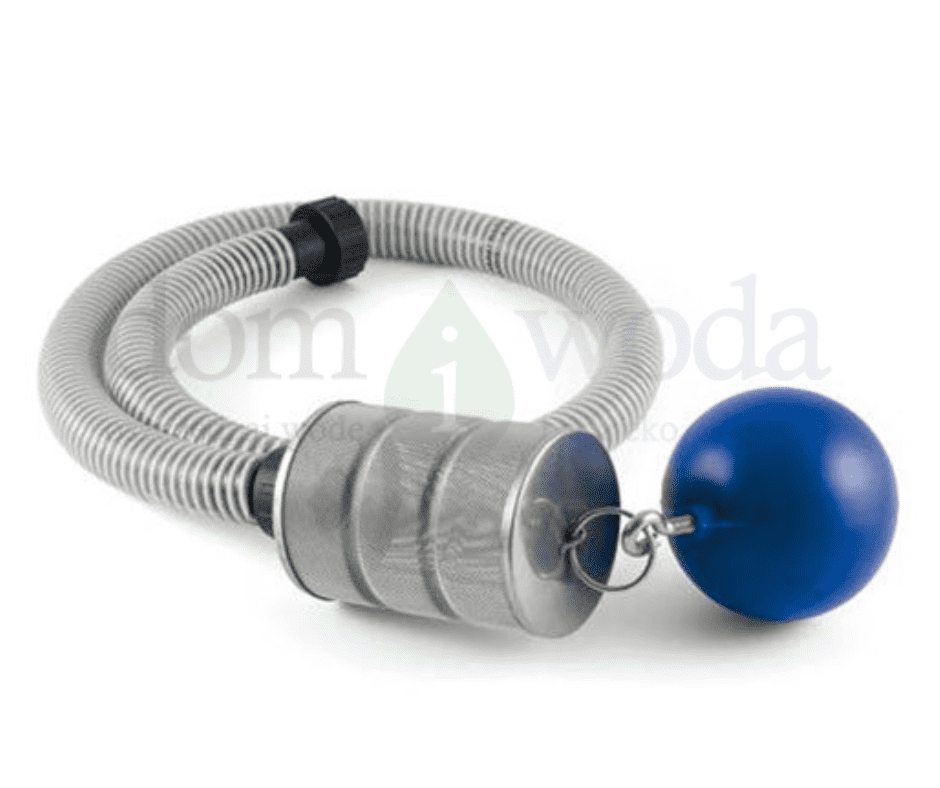

Pompa ma pływający zestaw ssący, dzięki niemu nie zasysane są  odpady pływajace i z dna zbiornika, co ma chroni pome przed uszkodzeniem.
– 1.5 metra węża PVC (Ø 30 mm)
– filtr ssący z stali nierdzewnej
– pływak z polietylenu
– elastyczne złącze węża Ø 30 mm

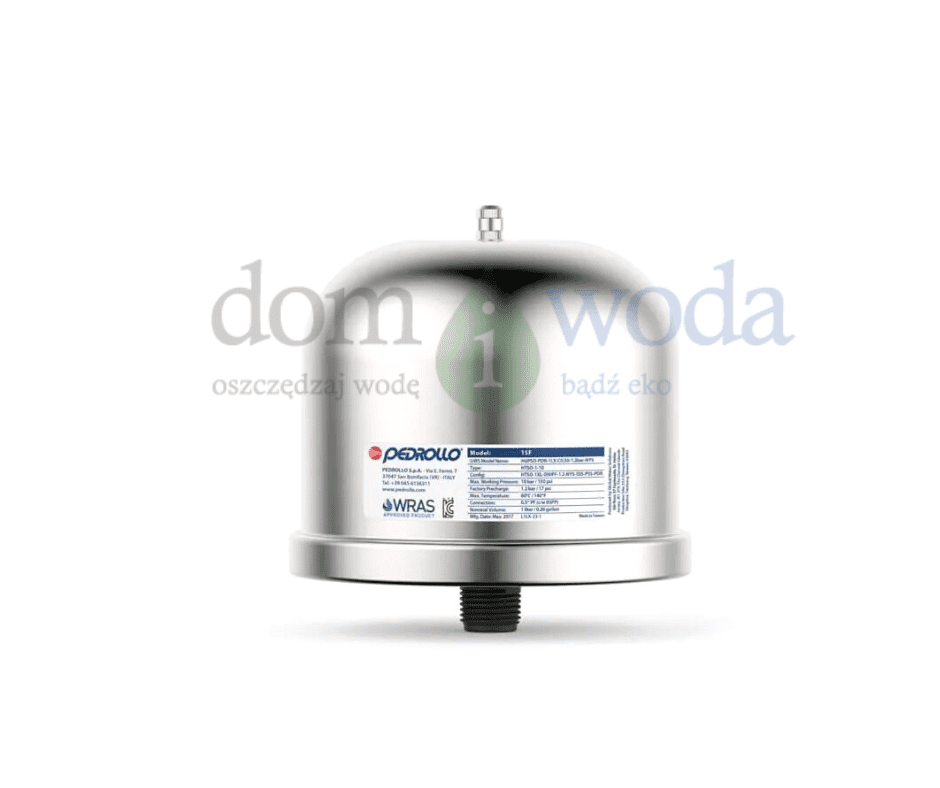

Naczynie przeponowe
Służy ono do zapewnienia poprawnej pracy pompy oraz całej instalacji poprzez zmniejszenie ilości załączeń pompy oraz kompensację ewentualnych nieszczelności na systemie nawadniającym.

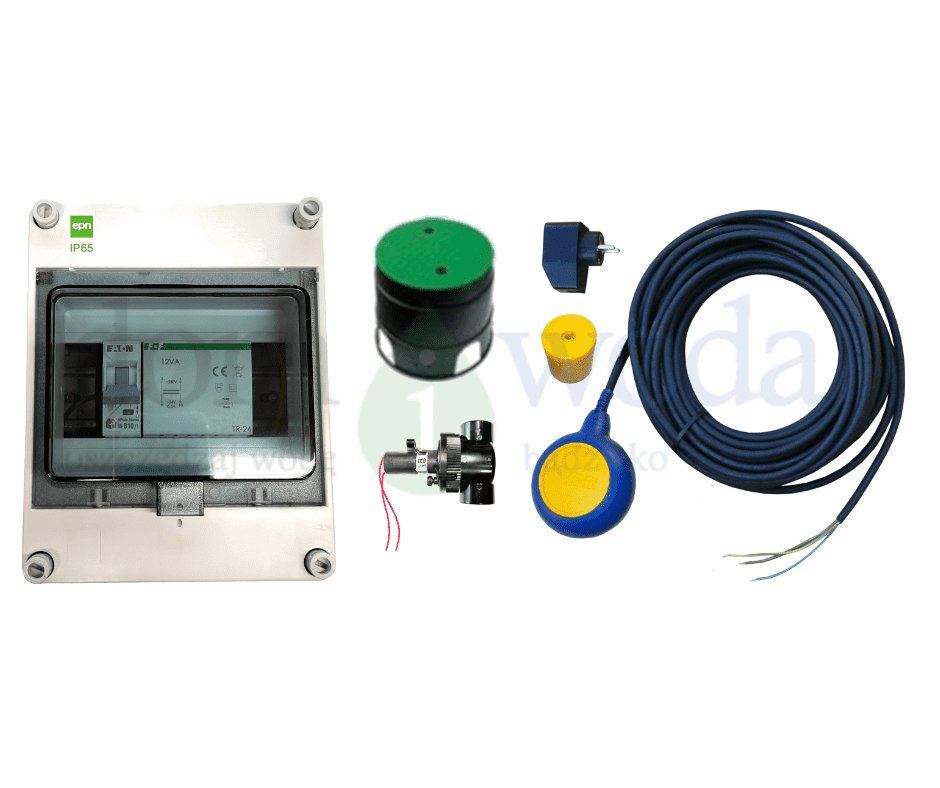

Zestaw napełniający
Jego zadaniem jest dopełnianie zbiornika wodą wodociągową w przypadku braku deszczówki. Pozwoli to na stałą pracę systemu nawadniającego z wykorzystaniem pompy zatapialnej w zbiorniku, niezależnie od występowania opadu atmosferycznego. W skład zestawu wchodzi skrzynka sterownika, wyłącznik pływakowy, zawór elektromagnetyczny 1” i skrzynka ogrodowa. Skrzynkę sterowniczą montuje się na płaskiej ścianie i podłącza ją do źródła zasilania, np. w domu. Do skrzynki należy doprowadzić przewody od elektrozaworu oraz wyłącznika pływakowego. Ten pierwszy montujemy w skrzynce ogrodowej na rurze doprowadzającej wodę wodociągową prowadzoną w gruncie. Wyłącznik pływakowy należy zamontować w zbiorniku i odpowiednio ustawić ramię jego pracy, tj. poziom minimalnym, przy którym następuje otwarcie elektrozaworu i dopływ wody czystej oraz poziom maksymalnym, przy którym zawór się zamyka.

Uszczelka DN600

Zabezpiecza zbiornik przed dostaniem się wody od strony pierścieni oraz rur wznoszących.


Filtr koszowy z wycięciem

Stosowany do 350 m2 powierzchni dachu. Montuje  się go na rurę dopływową, dzięki temu do zbiornika nie trafią nieczystości, które są na dachu, w rynnach i spływają wraz z deszczówką.Dostarczany jest z linkami mocującymi i haczykiem.

Wymiary:

Średnica: 410 mm,
Wysokość 160 mm

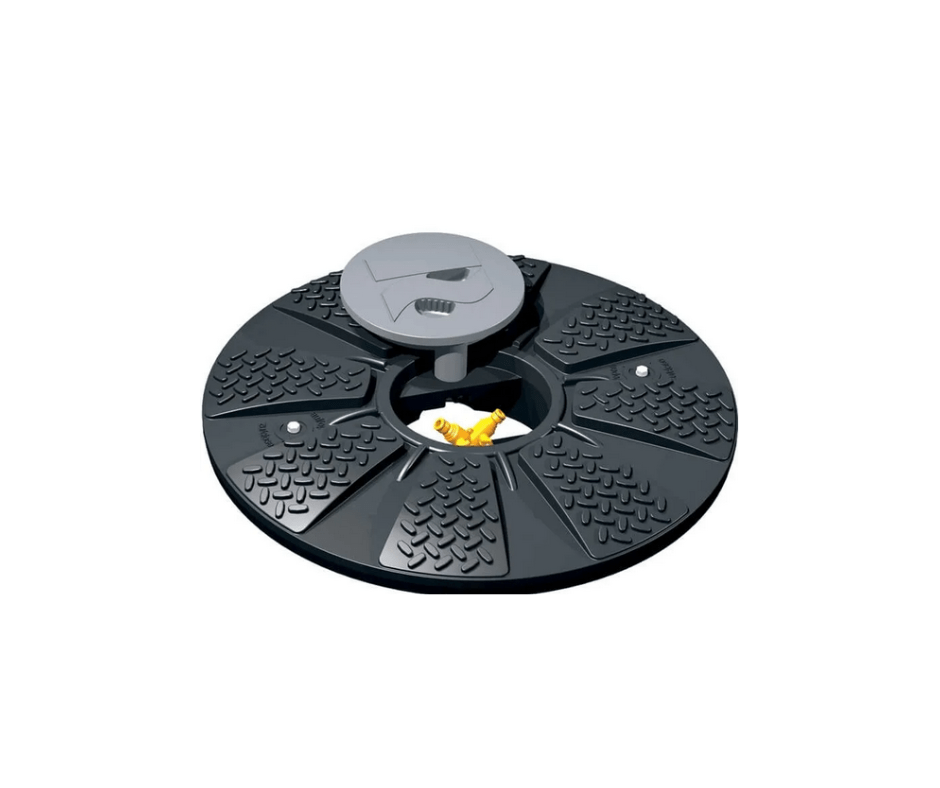

Pokrywa zbiornika – Twin Cover z poborem

Średnica 60 cm.

Pokrywa zbiornika jest zakwalifikowana do obciążalności do 150 kg.

Posiada zabezpieczeniem przed dziećmi.

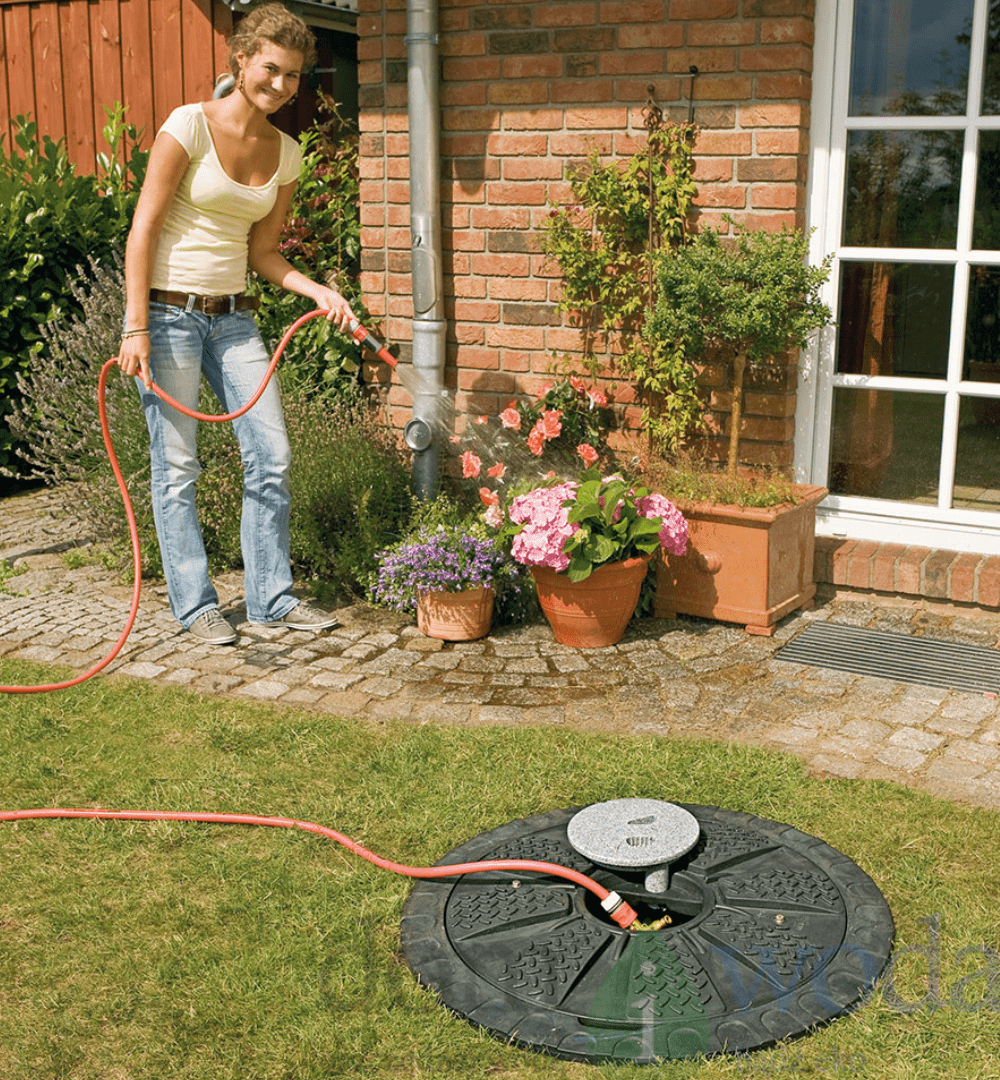

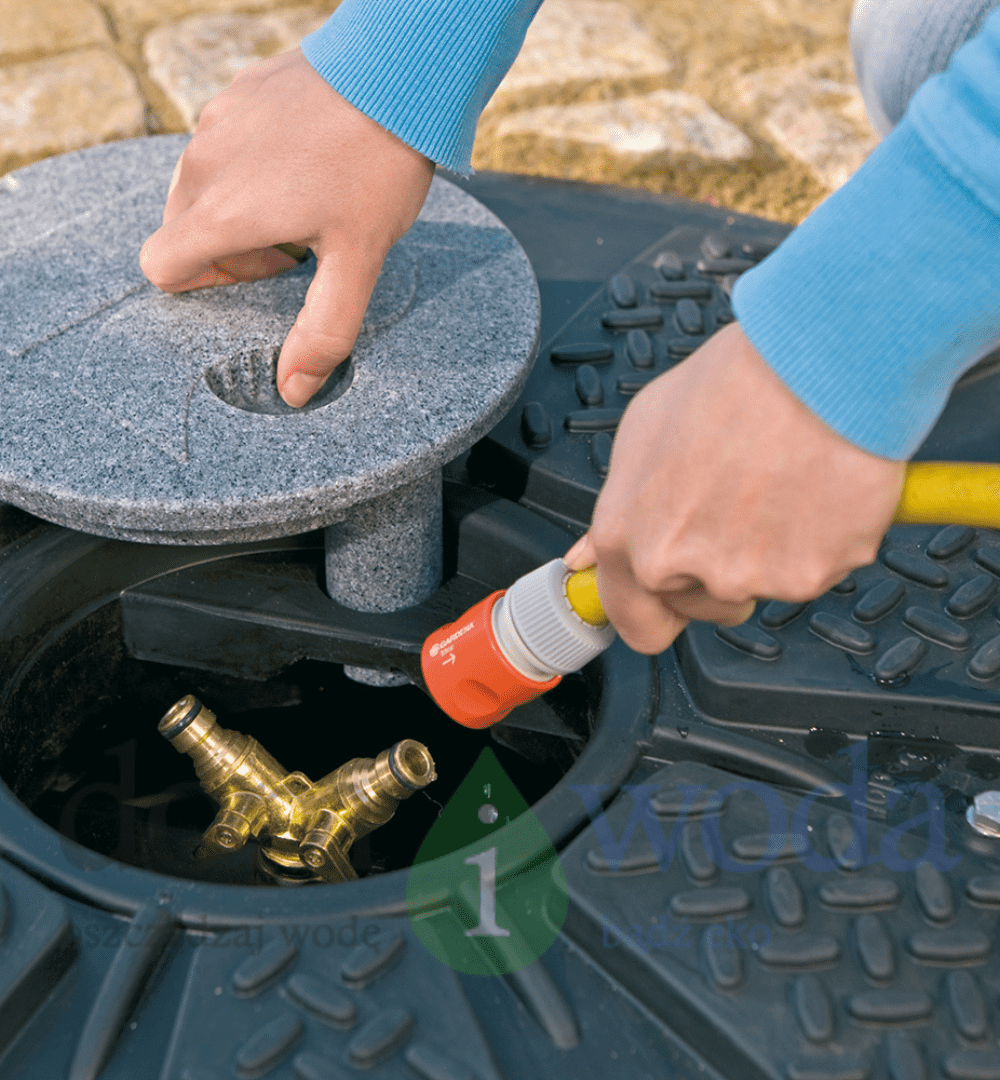

Umożliwia pobór wody ze zbiornika, poprzez wpięcie węża ogrodowego do  trójnika z zaworami, który jest w pokrywie, to bardzo proste i estetyczne rozwiazanie.


Wąż ciśnieniowy


Długość 3,5m, służy do połączenia pompy z punktem poboru



Zobacz wszystkie pojemności zbiornika F- Line Rewatec:

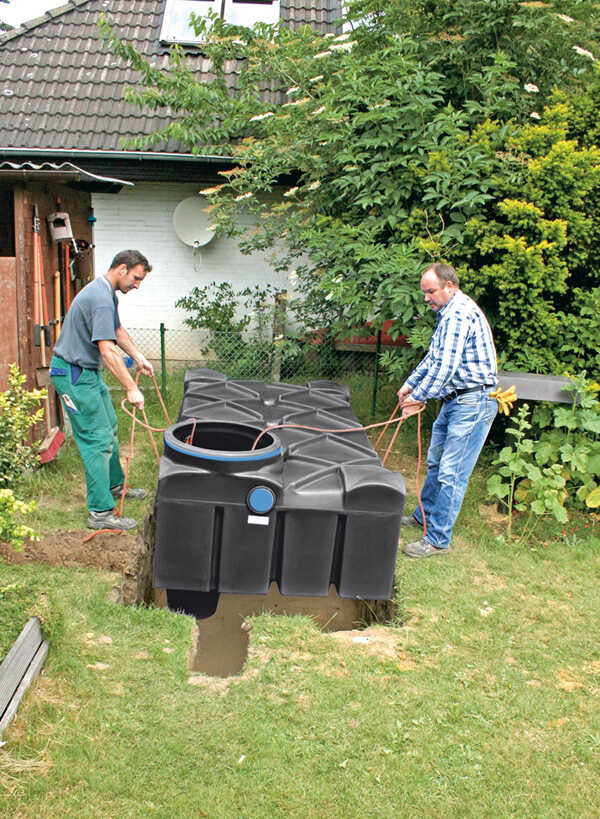

MONTAŻ ZBIORNIKA:




1. Lokalizacja

1.1 Lokalizacja względem budynków


Wykop nie może znajdować się w odległości mniejszej niż minimalna od budynków, patrz pkt 3 rys. 1. Zabudowa terenu ponad zbiornikiem jest dopuszczalna jedynie w przypadku, gdy powstałe obciążenia nie będą większe niż obciążenie ruchem (patrz pkt 1.2).


1
.2 Obciążenie zbiorników


Dla obciążenia klasy A15 (np. ruch pieszy i rowerowy): nie jest wymagane dodatkowe wyposażenie.
Dla obciążenia klasy B125 (np. samochody osobowe, minibusy, maks. dopuszczalne
obciążenie osi 2,2tony): zestaw przejezdny I i II. Minimalna odległość pomiędzy górą zbiornika a poziomem gruntu powinna wynosić 600 mm.


1.3 Warunki gruntowe


Dopuszczalny poziom wody gruntowej może sięgać góry zbiornika (z wyłączeniem studzienki włazowej, patrz punkt 4). Przykrycie zbiornika gruntem powinno być co najmniej w połowie tak duże jak głębokość zanurzenia zbiornika w wodzie gruntowej. W gruntach ciężkich (gliniastych) poziom wody gruntowej nie może znajdować się wyżej niż
250 mm nad dnem zbiornika.


1.4 Posadowienie w pobliżu skarpy


Należy określić rodzaj i stabilność gruntu (zgodnie z DIN 1054 wydanie 1/2003, E DIN 4084 wydanie 11/2002). Jeżeli okaże się to konieczne, należy wybudować ścianę
oporową. Więcej informacji można uzyskać u władz lokalnych oraz w firmach budowlanych.


1.5 Szczegóły dot. montażu


W gruntach gliniastych ściany wykopu o głębokości 1,75 m nie muszą być pochylone (punkt 3, rys. 2, 13a). Wykop powinien być jednak na tyle szeroki, aby naokoło zbiornika można było ubić obsypkę o grubości 200mm (punkt 3, rys. 2). W przypadku zbiorników zakopanych głębiej niż 1,75m grubość obsypki powinna wynosić co najmniej 300 mm,a wymiary wykopu powinny być o 500 mm większe niż zbiornika (punkt 3, rys. 13a).

W przypadku gruntów luźnych (piasek gruboziarnisty, żwir) powyższe informacje odnoszą się do wykopów o głębokości 1,25 m.

Informacje przedstawione na rys. 3-12 oraz 13a mają zastosowanie także w przypadkwykopów o wymiarach o 500 mm większych niż wymiary zbiornika.


1.
6 Inne warunki


Podczas montażu należy zwrócić uwagę na znajdujące się w gruncie rury oraz przewody, a także roślinność (np. korzenie drzew). Należy unikać ich uszkodzenia. Grubość przykrycia zbiornika gruntem nie może przekraczać 1,5 m (punkt 4).
Uwaga! Wysokość przykrycia gruntem zbiorników F-Line 1500 i 3000 litrów nie może przekraczać 1,1 m.


2. Montaż

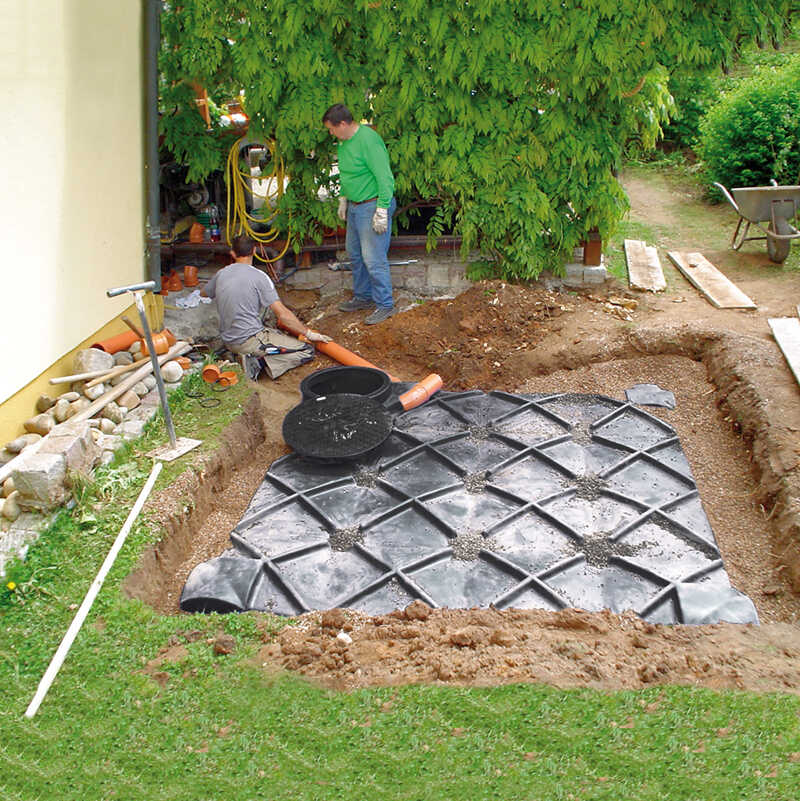

2.1 Podsypka i obsypka zbiornika (punkt 3, rys. 2, 3, 4, 13 i 13a)
Materiał obsypki powinien być możliwy do ścisłego zagęszczenia oraz wodoprzepuszczalny. Powinien utworzyć zwartą obudowę zbiornika. Jeżeli materiał wypełnienia posiada elementy o ostrych krawędziach, ściany zbiornika należy zabezpieczyć warstewką piasku.
Żwir obtoczony  sugerowany przez nas!

Maksymalny zakres ziaren 8/16 mm (alternatywnie 12/16 mm lub 8/12 mm)


Zalety:


 Łatwo urabialny

 Żwir znakomicie się sam zagęszcza

 Zapobiega powstawaniu ubytków

 Materiał jest luźno usypany w wykopie po czym bez dużego wysiłku zagęszcza się przy użyciu ubijaka, nawet w dolnych partiach zbiorników Blue Line i NEO

 Lżejszy od piasku zasypowego

 Nie jest wodochłonny i umożliwia łatwy odpływ wody zgromadzonej wokół zbiornika

 Bardzo duża wytrzymałość, tworzy doskonałą podporę ścianek zbiornika

 Nie wymaga specjalistycznej wiedzy


indywidualnych przypadkach można użyć innego materiału do zasypywania.


2.Zasypka


Jeżeli ziemia z wykopu jest przepuszczalna oraz stabilna można ją wykorzystać do wypełnienia przestrzeni pomiędzy obsypką zbiornika a ścianami wykopu (tzw. zasypka).


2.2.1 Zagęszczenie dookoła niecki na pompę (1500 L  5000 L). Obszar wokół niecki na pompę musi być bardzo skrupulatnie zagęszczony. Należy stopniowo uzupełniać materiał i dociskać odpowiednim urządzeniem.


2.3 Zasypka i metody ubijania


2.3.1 Zasypka i metody zagęszczania są pokazane w punkcie 3.


2.3.2 Nie należy stosować wody, gdyż wówczas zagęszczenie będzie niestabilne.


2.3.3 Warstwa nośna


2.3.3 Warstwa nośna

Przy montażu instalacji obciążonych ruchem samochodowym należy zastosować uziarnieni2/45 mm.


2.4 Rury


2.4.1
Rura dopływowa powinna być nachylona w kierunku do zbiornika (spadek >1%, rys. 11).

2.4.2 Nachylenie rury odpływowej (przelewowej) w kierunku od zbiornika powinno być większe niż rury dopływowej w kierunku do zbiornika.

2.4.3 Rura serwisowa (przelewowa) ma na celu zabezpieczenie zbiornika przed przepełnieniem i zapobieganie cofaniu się wody z powrotem do budynku (np. piwnicy).
Dodatkowo należy zapewnić odpowiednio duży spadek rury dopływowej lub można zastosować zawór zwrotny.


2.4.4 Rury należy zakopać odpowiednio głęboko, tak aby ochronić je przed
zamarzaniem.
