Zestaw domowo- ogrodowy ECO ze zbiornikiem Rewatec F-Line 5000l

zestaw-system-do-domu-i-ogrodu-f-line-5000l-rewatec-na-wysokie-wody-gruntowe

Stan: Nowy produkt

Dostępność: Dostawa w ciągu 5 dni roboczych

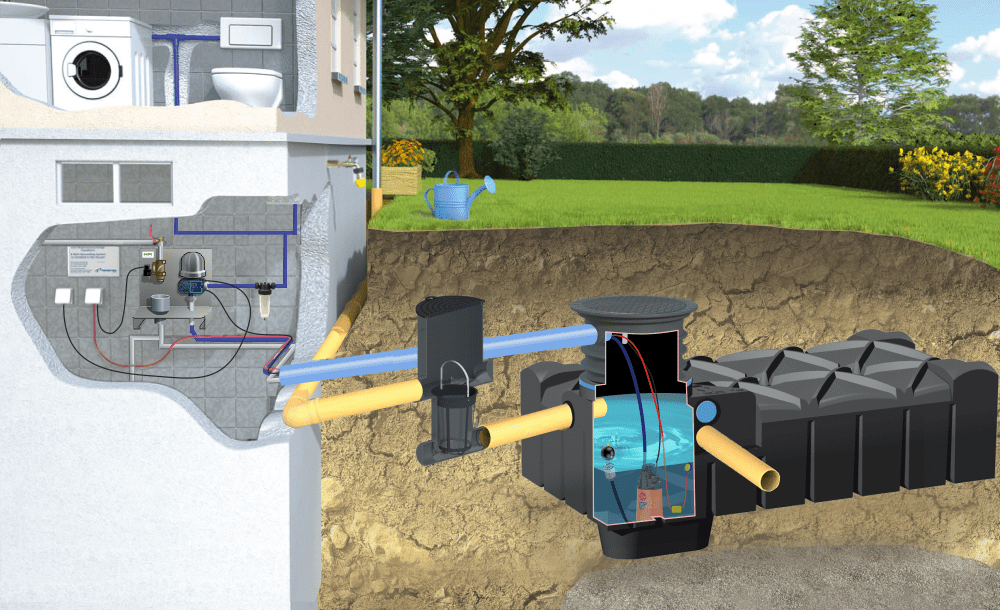

To kompletny zestaw do zagospodarowania i wykorzystania deszczówki w domu: spłukiwanie w toalecie, pranie w pralkach oraz użycia wody deszczowej w ogrodzie: podlewanie roślin, warzyw, nawadnianie, porządki wokół domu.

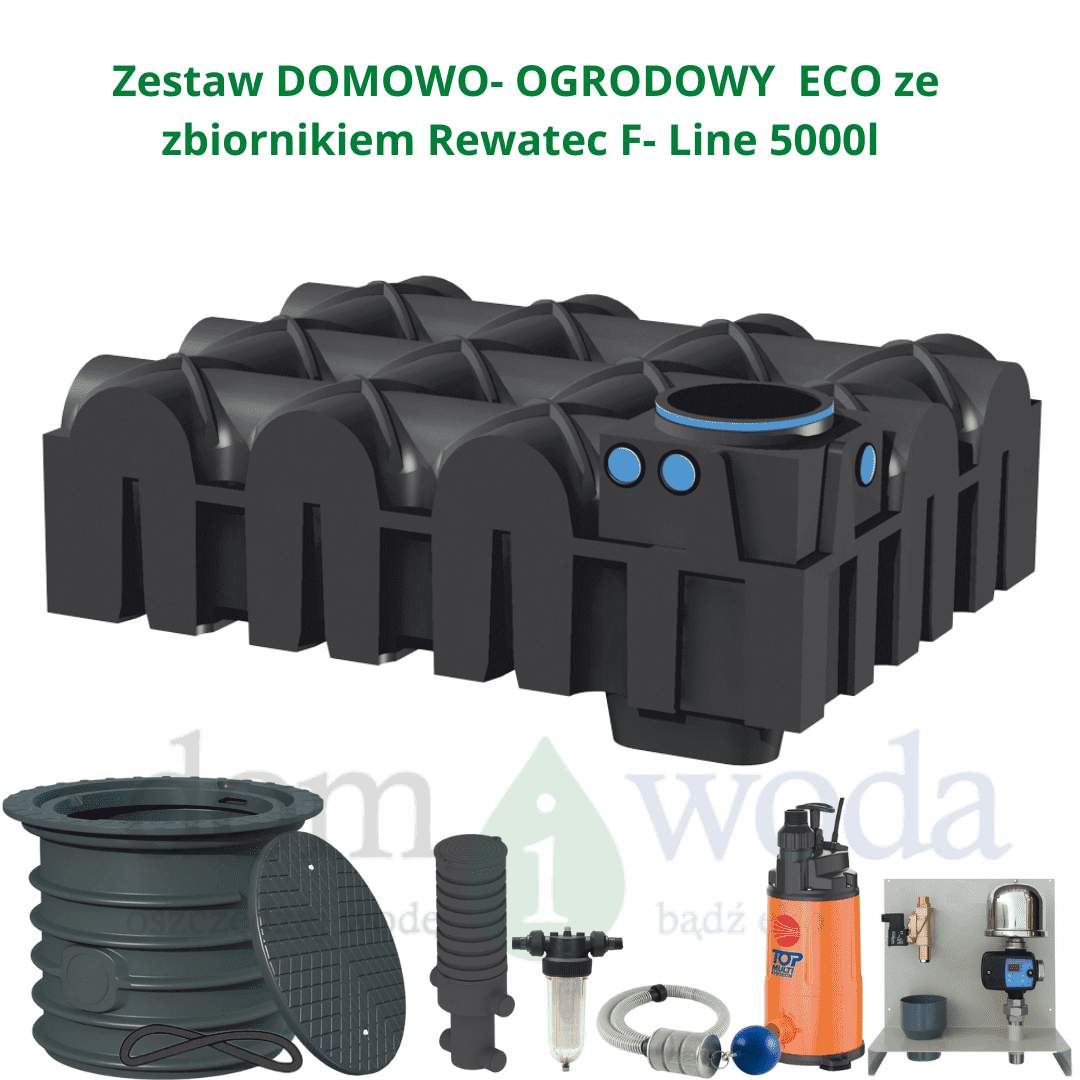

Zestaw zawiera:

  • Zbiornik o pojemności 5000l
  • Pokrywę TopCover
  • Rurę wznoszącą VS60 o wymiarach: 63,5cm wysokość, 60cm średnica
  • Uszczelkę
  • Konsolę ECO
  • Flitr Opti z nadstawką
  • Pompę Top Multi-Evo II
  • Pływajacy kosz ssawny
  • Filtr domowy do wody

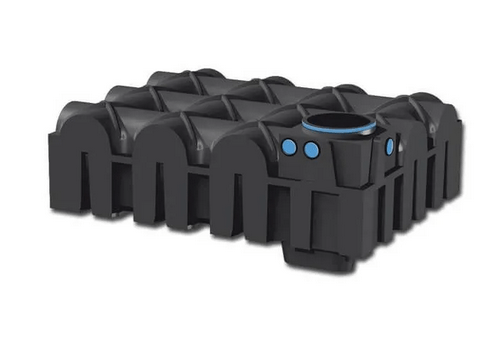

Dane techniczne zbiornika:

Pojemność: 5000l
Długość: 296cm
Szerokość: 222cm
Wysokość korpusu: 92cm
Materiał: Polietylan (PE-MDEPE)
Waga: 250 kg

GWARANCJA- 25 lat na zbiornik


Oszczędzasz 969 zł18 411 zł brutto 19 380 zł brutto
Najniższa cena z 30 dni: 19 380 zł

Darmowa dostawa

Ilość

Więcej informacji

Montaż

Montaże są wykonywane na terenie całego kraju.
Przekazujemy kontakt do doświadczonych instalatorów, żeby skrócić czas poszukiwania montażysty. Instalator przyjedzie na bezpłatną wizytę, omówi szczegóły montażu i przygotuje wycenę usługi.

Dom i Woda nie wykonuje usług montażu zakupionych produktów. Instalatorzy są odrębnymi firmami, a skorzystanie z ich usług jest oczywiście dobrowolną decyzją każdego Klienta.
Klient kupujący w sklepie Dom i Woda może otrzymać kontakt do doświadczonego instalatora, jednak umowę na montaż Klient powinien podpisać z firmą instalacyjną, która wycenia zleconą usługę,  wystawia oddzielną fakturę i ta firma ponosi odpowiedzialność za swoją pracę, rozpatruje ewentualne roszczenia czy reklamacje.
Montaż możesz wykonać również sam, poinformuj nas o tym, wyślemy Ci instrukcję.



Warto wiedzieć:

Zbiornik cechuje się 100% szczelnością oraz wytrzymałością. Wykonany jest z ekologicznego polietylenu (PE - MDPE) metodą formowania rotacyjnego (rotomouldingu). Zbiornik ma monolityczną konstrukcję (jeden element), nie posiada szwów i zgrzewów, przez co jest niebywale wytrzymały na działania środowiska zewnętrznego. Zbiornik posiada certyfikat: Aprobata Techniczna IBT.

Ma łatwy i szybki montaż, co wpływa na mniejsze koszty montażu. Potrzebny jest niewielki wykop ziemny (zbiorniki F- Line wymagają o 60% mniejszej głębokości i do 70% mniejszego wykopu niż zbiorniki tradycyjne). Mniejsza ilość prac ziemnych nie degraduje znacząco nawet zagospodarowanego już ogrodu.

Ma możliwość najazdu samochodem osobowym, zgodnie z instrukcją montażu.

Posiada możliwość posadowienia w wodzie gruntowej do wysokości kołnierza zbiornika (wg zasad instrukcji montażu).
Maksymalne przysypanie gruntem do 1,1 m (naziom gruntu)


Na zbiornik jest 25 lat gwarancji.



Pompa Pedrollo Top Multi-Evo II wraz z pływającym koszem ssawnym

Zestaw wyposażony jest w
ciśnieniową pompę zatapialną, która jest zbudowana z wysokiej jakości technopolimerów, wzmacnianych włóknem szklanym, co ma doskonałą odporność. Posiada kabel zasilający o długości 10m


Parametry pompy:

Wydajność do 120 l/min (7.2 m³/h)
Wysokość podnoszenia 42 m


Dane techniczne:

Głębokość zanurzenia: do 10 m (z odpowiednio długim kablem zasilającym)
Maksymalna temperatura medium +40 °C
Możliwość wypompowania medium do: 35 mm poniżej poziomu gruntu
Tryb pracy silnika - Praca ciągła S1



Pompa ma pływający zestaw ssący, dzięki niemu nie zasysane są  odpady pływajace i z dna zbiornika, co ma chronić pompę przed uszkodzeniem.
– 1.5 metra węża PVC (Ø 30 mm)
– filtr ssący z stali nierdzewnej
– pływak z polietylenu
– elastyczne złącze węża Ø 30 mm




Konsola ECO

Jest jednostką sterującą, wy
sażona jest  w sterownik z naczyniem przeponowym oraz zestaw napełniający. Urządzenie jest kompatybilne z pompami zatapialnymi o maksymalnym ciśnieniu 8 bar, wydajności do 8 m3/h i mocy maksymalnej wynoszącej 2,2 kW. W sterowniku mamy możliwość ustawienia ciśnienia startu oraz wyłączenia pompy. Posiada on również cyfrowy wskaźnik ciśnienia. Maksymalne dopuszczalne natężenie prądu dochodzącego do pompy wynosi 16 A. Na konsoli zamontowany jest elektrozawór wraz z lejkiem kanalizacyjnym. Dzięki takiemu rozwiązaniu możliwe jest dopełnianie zbiornika wodą wodociągową oraz zachowana jest swobodna przerwa powietrzna, co stanowi zgodność urządzenia z normą PN-EN 1717. Konsola wymaga dodatniej temperatury przez cały rok.


Filtr OPTI
Zbiera zanieczyszczenia przed dostaniem się wody deszczowej do zbiornika. Jest wyposażony w  przyłącza DN100oraz kosz filtracyjny o przepustowości oczek 0,9 mm, ma tez uchwyt, co ułatwia jego konserwację. Filtr OPTI ma zastosowanie w instalacjach o powierzchni dachu do 200 m2.


Nadstawka do filtra OPTI

To rura przedłużająca do filtra Opti, dzięki temu możliwe jest głębsze posadowienie filtra. Wysokość nadstawki: 70 cm.  W razie potrzeby można skrócić  nadstawkę co 7,5 cm.



Filtr domowy do wody

Służy do oczyszczania wody metodą wirowania. Podczas oczyszczania nie występują znaczące spadki ciśnienia. Zanieczyszczenia pozostawiane są na dnie przezroczystego klosza, a rękaw filtrujący dalej oczyszcza wodę. Montuje się go na instalacji tłocznej przed rozgałęzieniem na poszczególne punkty poboru, stanowi dodatkowe zabezpieczenie przed przedostaniem się zanieczyszczeń do instalacji.





Rura wznosząca VS60

Wysokość 63, 5 cm, Średnica 60 cm.


Uszczelka DN600

Zabezpiecza zbiornik przed dostaniem się wody od strony pierścieni oraz rur wznoszących.

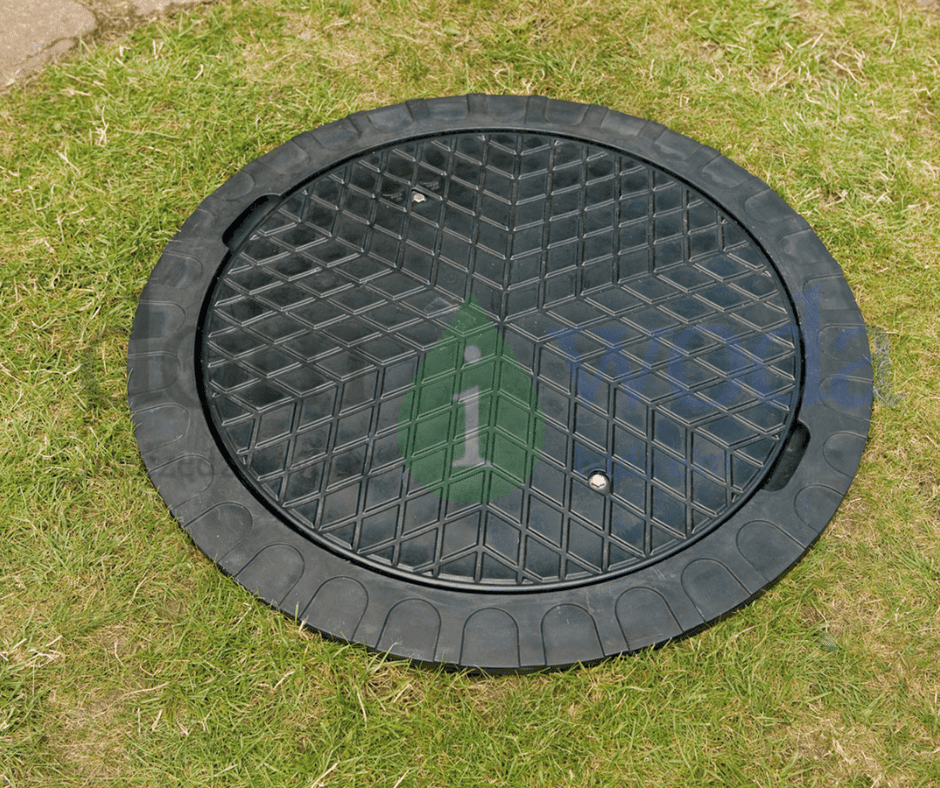

Pokrywa zbiornika – TopCover

Średnica 60 cm.

Pokrywa zbiornika jest zakwalifikowana do obciążalności do 150 kg.

Posiada zabezpieczeniem przed dziećmi.






Zobacz wszystkie pojemności zbiornika F- Line Rewatec:








MONTAŻ ZBIORNIKA:




1. Lokalizacja

1.1 Lokalizacja względem budynków


Wykop nie może znajdować się w odległości mniejszej niż minimalna od budynków, patrz pkt 3 rys. 1. Zabudowa terenu ponad zbiornikiem jest dopuszczalna jedynie w przypadku, gdy powstałe obciążenia nie będą większe niż obciążenie ruchem (patrz pkt 1.2).


1
.2 Obciążenie zbiorników


Dla obciążenia klasy A15 (np. ruch pieszy i rowerowy): nie jest wymagane dodatkowe wyposażenie.
Dla obciążenia klasy B125 (np. samochody osobowe, minibusy, maks. dopuszczalne
obciążenie osi 2,2tony): zestaw przejezdny I i II. Minimalna odległość pomiędzy górą zbiornika a poziomem gruntu powinna wynosić 600 mm.


1.3 Warunki gruntowe


Dopuszczalny poziom wody gruntowej może sięgać góry zbiornika (z wyłączeniem studzienki włazowej, patrz punkt 4). Przykrycie zbiornika gruntem powinno być co najmniej w połowie tak duże jak głębokość zanurzenia zbiornika w wodzie gruntowej. W gruntach ciężkich (gliniastych) poziom wody gruntowej nie może znajdować się wyżej niż
250 mm nad dnem zbiornika.


1.4 Posadowienie w pobliżu skarpy


Należy określić rodzaj i stabilność gruntu (zgodnie z DIN 1054 wydanie 1/2003, E DIN 4084 wydanie 11/2002). Jeżeli okaże się to konieczne, należy wybudować ścianę
oporową. Więcej informacji można uzyskać u władz lokalnych oraz w firmach budowlanych.


1.5 Szczegóły dot. montażu


W gruntach gliniastych ściany wykopu o głębokości 1,75 m nie muszą być pochylone (punkt 3, rys. 2, 13a). Wykop powinien być jednak na tyle szeroki, aby naokoło zbiornika można było ubić obsypkę o grubości 200mm (punkt 3, rys. 2). W przypadku zbiorników zakopanych głębiej niż 1,75m grubość obsypki powinna wynosić co najmniej 300 mm,a wymiary wykopu powinny być o 500 mm większe niż zbiornika (punkt 3, rys. 13a).

W przypadku gruntów luźnych (piasek gruboziarnisty, żwir) powyższe informacje odnoszą się do wykopów o głębokości 1,25 m.

Informacje przedstawione na rys. 3-12 oraz 13a mają zastosowanie także w przypadkwykopów o wymiarach o 500 mm większych niż wymiary zbiornika.


1.
6 Inne warunki


Podczas montażu należy zwrócić uwagę na znajdujące się w gruncie rury oraz przewody, a także roślinność (np. korzenie drzew). Należy unikać ich uszkodzenia. Grubość przykrycia zbiornika gruntem nie może przekraczać 1,5 m (punkt 4).
Uwaga! Wysokość przykrycia gruntem zbiorników F-Line 1500 i 3000 litrów nie może przekraczać 1,1 m.


2. Montaż


2.1 Podsypka i obsypka zbiornika (punkt 3, rys. 2, 3, 4, 13 i 13a)
Materiał obsypki powinien być możliwy do ścisłego zagęszczenia oraz wodoprzepuszczalny. Powinien utworzyć zwartą obudowę zbiornika. Jeżeli materiał wypełnienia posiada elementy o ostrych krawędziach, ściany zbiornika należy zabezpieczyć warstewką piasku.
Żwir obtoczony  sugerowany przez nas!

Maksymalny zakres ziaren 8/16 mm (alternatywnie 12/16 mm lub 8/12 mm)


Zalety:


 Łatwo urabialny

 Żwir znakomicie się sam zagęszcza

 Zapobiega powstawaniu ubytków

 Materiał jest luźno usypany w wykopie po czym bez dużego wysiłku zagęszcza się przy użyciu ubijaka, nawet w dolnych partiach zbiorników Blue Line i NEO

 Lżejszy od piasku zasypowego

 Nie jest wodochłonny i umożliwia łatwy odpływ wody zgromadzonej wokół zbiornika

 Bardzo duża wytrzymałość, tworzy doskonałą podporę ścianek zbiornika

 Nie wymaga specjalistycznej wiedzy


indywidualnych przypadkach można użyć innego materiału do zasypywania.


2.Zasypka


Jeżeli ziemia z wykopu jest przepuszczalna oraz stabilna można ją wykorzystać do wypełnienia przestrzeni pomiędzy obsypką zbiornika a ścianami wykopu (tzw. zasypka).


2.2.1 Zagęszczenie dookoła niecki na pompę (1500 L  5000 L). Obszar wokół niecki na pompę musi być bardzo skrupulatnie zagęszczony. Należy stopniowo uzupełniać materiał i dociskać odpowiednim urządzeniem.


2.3 Zasypka i metody ubijania


2.3.1 Zasypka i metody zagęszczania są pokazane w punkcie 3.


2.3.2 Nie należy stosować wody, gdyż wówczas zagęszczenie będzie niestabilne.


2.3.3 Warstwa nośna


2.3.3 Warstwa nośna

Przy montażu instalacji obciążonych ruchem samochodowym należy zastosować uziarnieni2/45 mm.


2.4 Rury


2.4.1
Rura dopływowa powinna być nachylona w kierunku do zbiornika (spadek >1%, rys. 11).

2.4.2 Nachylenie rury odpływowej (przelewowej) w kierunku od zbiornika powinno być większe niż rury dopływowej w kierunku do zbiornika.

2.4.3 Rura serwisowa (przelewowa) ma na celu zabezpieczenie zbiornika przed przepełnieniem i zapobieganie cofaniu się wody z powrotem do budynku (np. piwnicy).
Dodatkowo należy zapewnić odpowiednio duży spadek rury dopływowej lub można zastosować zawór zwrotny.


2.4.4 Rury należy zakopać odpowiednio głęboko, tak aby ochronić je przed
zamarzaniem.
