Zestaw tuneli rozsączających na 150 m2 dachu, 6 szt. tuneli o poj. 1800l

zestaw-z-tunelem-rozsaczajacym

Stan: Nowy produkt

Dostępność: od 7 do 10 dni roboczych

Zestaw tuneli o pojemności 1800 l


Zestaw tuneli rozsączających doskonale zastępuje studnie chłonną.
Założenie: grunt dobrze przepuszczalny, gdzie kf ≥ 0,00005 m/s

Zestaw dla 150 m2 odwadnianej powierzchni dachu

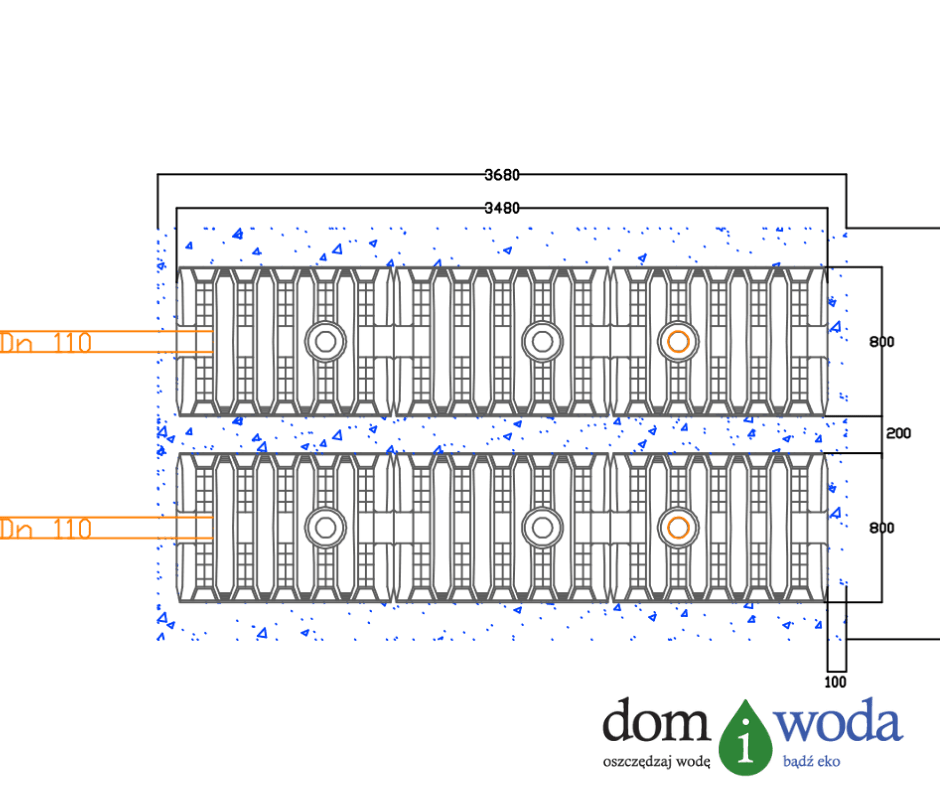

Ułożenie: 2 rzędy x 3 szt.
Pojemność: 1,8 m3

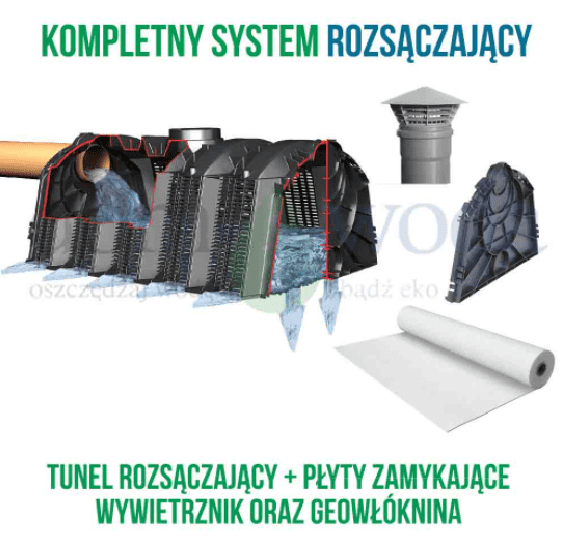

Tunel 300 l – kod 230010 – 6 szt.
Płyty (para) – kod 231004 – 2 pary
Geowłóknina szer. 2,5 x dł. 100 m – kod TS50/250 – 10 mb
Wywietrznik d110 – kod 202004 – 2 szt.


Dane techniczne jednego modułu rozsączającego:

  • materiał: tworzywo sztuczne (PP)
  • pojemność: 300 l
  • szerokość: 80 cm
  • wysokość: 51 cm
  • długość: 116 cm
  • średnice podłączeń górnych: 11cm, 20 cm
  • obciążenie długotrwałe: 5 t/m2
  • waga: 11 kg
  • ilość na europalecie: do 40 tuneli
  • kolor: czarny


Na fakturze, opisy produktów są zgodne z wymaganiami programów dotacyjnych.

1 998 zł

Darmowa dostawa

Ilość

Więcej informacji

Montaż

Polecamy doświadczonych zewnętrznych instalatorów, którzy są odrębnymi od Dom i Woda, działającymi na własny rachunek podmiotami prawnymi, do montaży zakupionych u nas zbiorników na deszczówkę: naziemnych i podziemnych. Polecani przez nas instalatorzy wykonują montaże na terenie całego kraju. Po zakupie zbiornika przekazujemy kontakt do instalatora, który podczas bezpłatnej wizyty zaplanuje profesjonalną instalację urządzeń w ogrodzie i przygotuje propozycję kosztu montażu.





Zobacz jak działają tunele rozsączające:

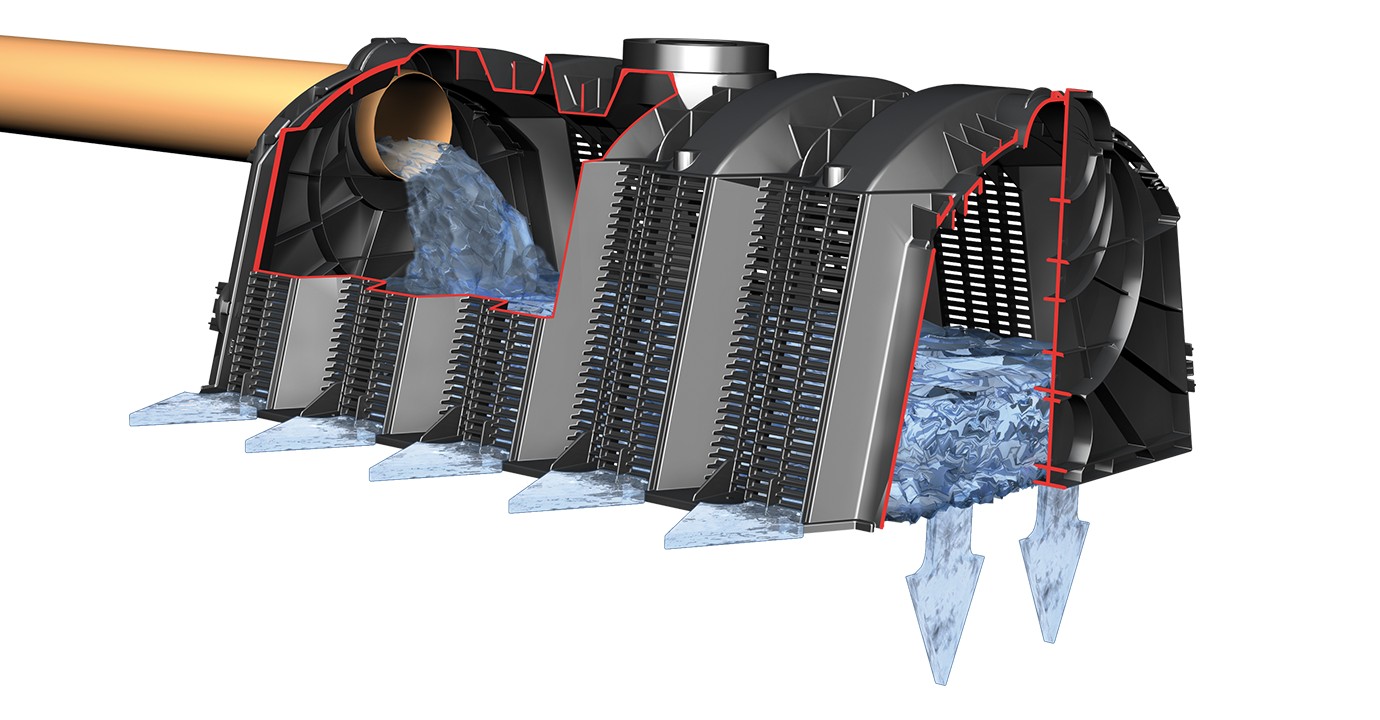

Tunel rozsączający pozwala na zatrzymywanie i rozsączanie wód opadowych. Charakteryzuje się modułową budową, dzięki czemu można łączyć ze sobą dowolną ilość sztuk – zarówno równolegle w jednej warstwie, jak i spodami.Tunel jest lekki, co ułatwia jego układanie. Jest też bardzo wytrzymały, więc powierzchnia nad tunelem nadaje się do dowolnego wykorzystania, w tym przeznaczenia na ruch samochodowy.Zestaw tuneli o pojemności 1800 l

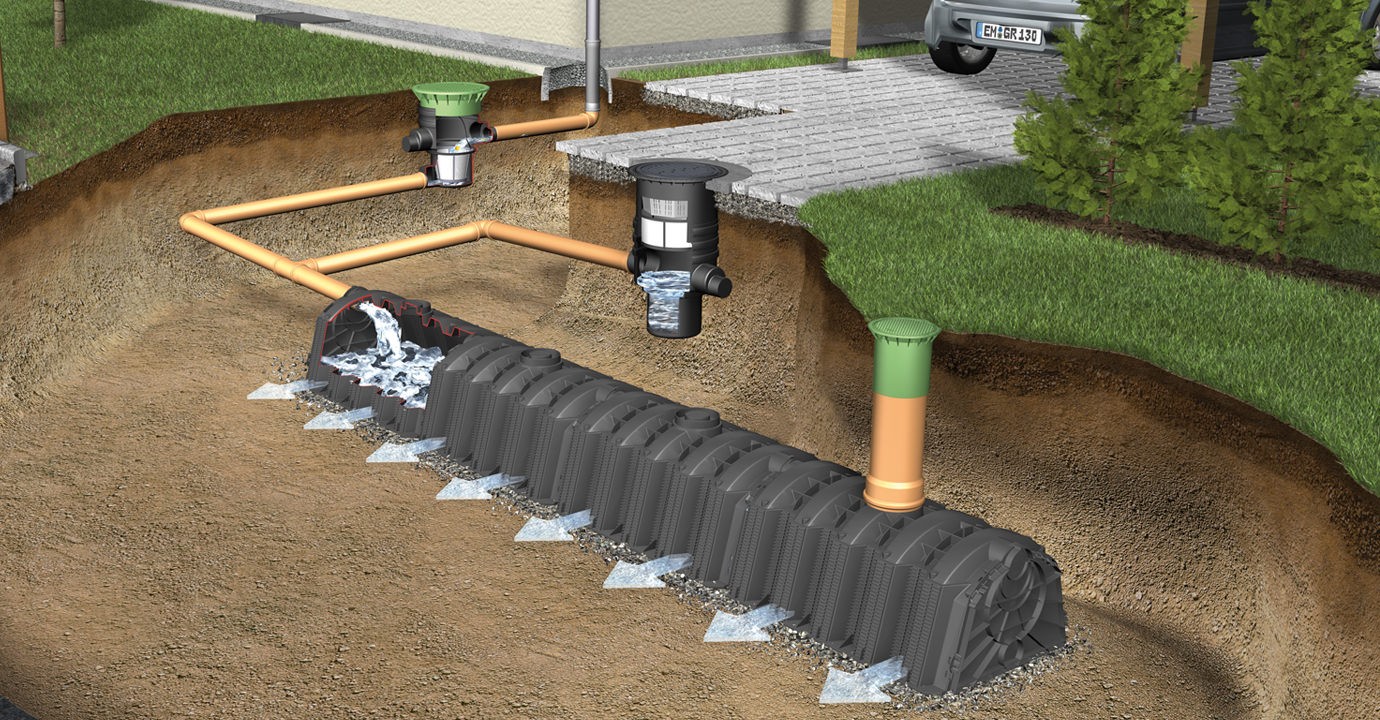

Podstawowe elementy systemu rozsączającego:

Filtr wody deszczowej (studzienka wyposażona w kosz lub sito),

Rury kanalizacyjne doprowadzające wodę do tuneli rozsączających, oraz ewentualnie studzienki
kanalizacyjne,

Tunele rozsączające połączone w zespół o odpowiedniej pojemności

Wywietrznik do odpowietrzenia systemu

Wymiary tuneli rozsączających:


Tunel rozsączający 300 l służy do retencji i rozsączania wód opadowych odprowadzonych z dachów oraz dróg i parkingów wokół budynków. Modułowa budowa tuneli pozwala łatwo je ze sobą łączyć w ciągi o dowolnej potrzebnej długości i pojemności, zamknięte z obu końców specjalnymi płytami. Ciągi tuneli można ustawiać równolegle, w jednej warstwie, jak również można łączyć je spodami otrzymując przez to dwukrotnie większą pojemność na tej samej powierzchni. Przy wadze modułu 11 kg układanie nie sprawia żadnych trudności. Możliwe jest dowolne wykorzystanie powierzchni terenu ponad tunelem, ponieważ wytrzymuje on również obciążenie ruchem samochodów (patrz tabela).

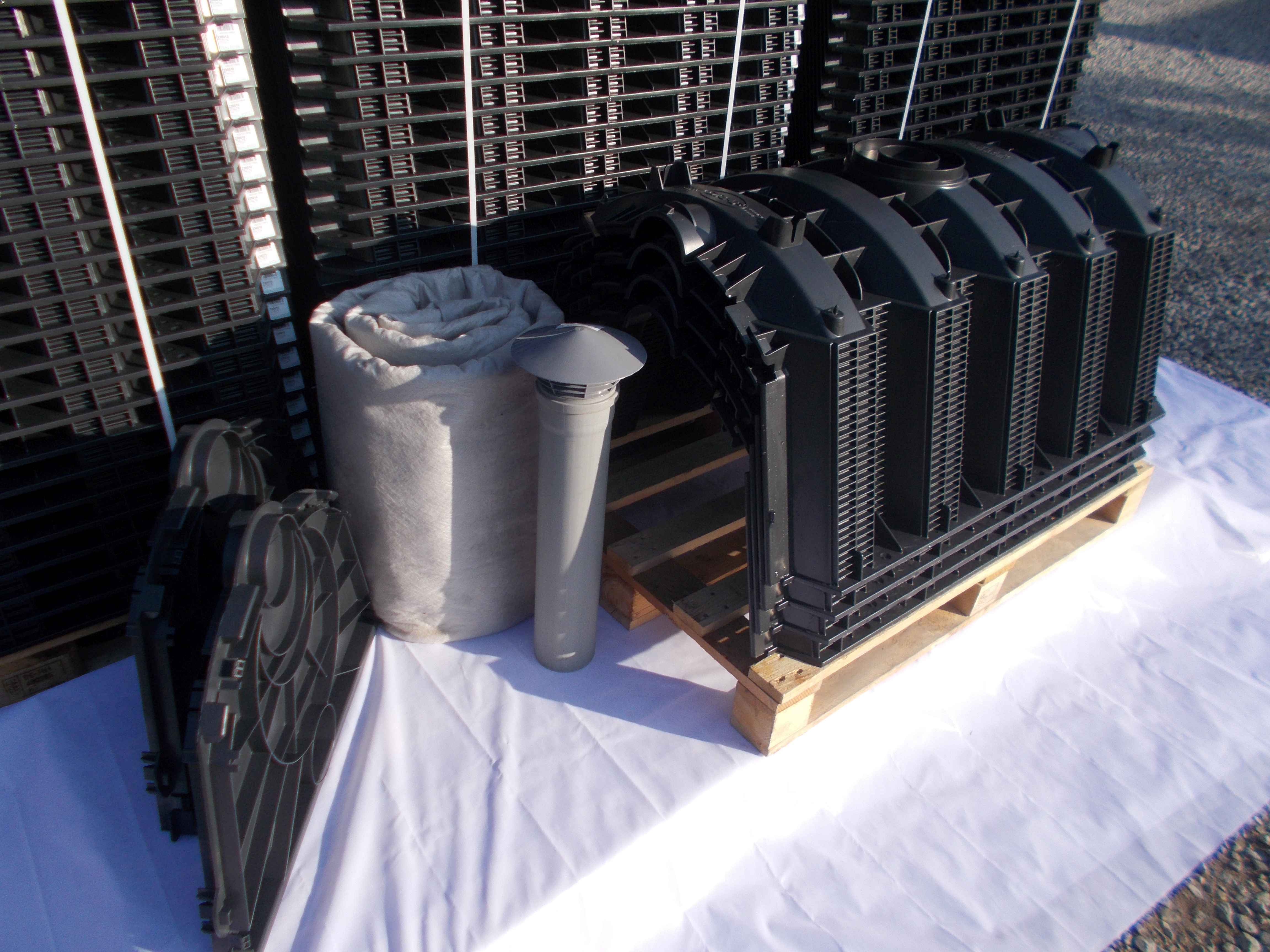

Dzięki specjalnej konstrukcji tunele można łatwo układać w stosy. Na jednej europalecie mieści się w ten sposób do 30 tuneli (9 000 l pojemności magazynującej), co pozwala zaoszczędzić na kosztach transportu i
składowania
.


Dopuszczalne warunki obciążenia tuneli rozsączających:




Lokalizacja systemu względem innych obiektów:

Odległość od sąsiednich budynków, nie posiadających zaizolowanych piwnic, powinna być większa
niż 6 m.

Aby zagwarantować optymalną skuteczność rozsączania dolna powierzchnia tuneli powinna
znajdować się min. 1 m ponad poziomem wody gruntowej.

Odległość od drzewa powinna być wna przynajmniej średnicy korony drzewa, licząc od pnia.


Montaż tuneli rozsączajacych:

Na dokładnie wypoziomowanym dnie wykopu należy ułożyć i wyrównać warstwę żwiru (uziarnienie 8/16) o grubości 20 cm. Na tak przygotowanym
podłożu należy ułożyć pasy wodoprzepuszczalnej geowłokniny. Boki poszczególnych pasów powinny zachodzić na siebie na 30 50 cm. Następnie
na geowłókninie układane są tunele. Przed zasypaniem moduły powinny być całkowicie owinięte geowłokniną, przy czym krawędzie poszczególnych
pąsów powinny zachodzić na siebie 30 50 cm. Całą instalację należy obsypać z boków i z góry warstwą żwiru (granulacja 8/16) o grubości 20 30 cm. Na zakończenie wykop zasypywany jest równomiernie warstwami ziemi, przy ich jednoczesnym zagęszczaniu.



Łączenie tuneli oraz podłączenie rur wlotowych i odpowietrzających: Tunele łączy się w ciągi przy pomocy specjalnie uformowanych zatrzasków na krawędziach z przodu i z tyłu.
Każdy ciąg należy zamknąć z obu końców specjalnymi płytami. Ciągi tuneli można ustawiać równolegle w jednej warstwie, jak również można łączyć je spodami, otrzymując kanał o owalnym przekroju
poprzecznym.
Rury doprowadzające podłączane są od strony czołowej tunelu do elementów zamykających, z których usuwa się odpowiednio oznaczone i ukształtowane miejsca na otwory. Rury powinny wchodzić ok. 20 cm do wnętrza tunelu. Odpowietrzenie podłączane jest w górnej części tunelu w specjalnie do tego przewidzianym króćcu przyłączeniowym. Każdy ciąg tuneli powinien być zaopatrzony w oddzielny dopływ i odpowietrzenie.
