Kompletny zestaw drenażowy do oczyszczalni, 4- 6 osób, 6 szt. tuneli o poj. 1800l

Zobacz jak działają tunele rozsączające:

Tunel rozsączający pozwala na zatrzymywanie i rozsączanie oczyszczonego ścieku z oczyszczalni.. Charakteryzuje się modułową budową, dzięki czemu można łączyć ze sobą dowolną ilość sztuk – zarówno równolegle w jednej warstwie, jak i spodami. Tunel jest lekki, co ułatwia jego układanie. Jest też bardzo wytrzymały, więc powierzchnia nad tunelem nadaje się do dowolnego wykorzystania, w tym przeznaczenia na ruch samochodowy.

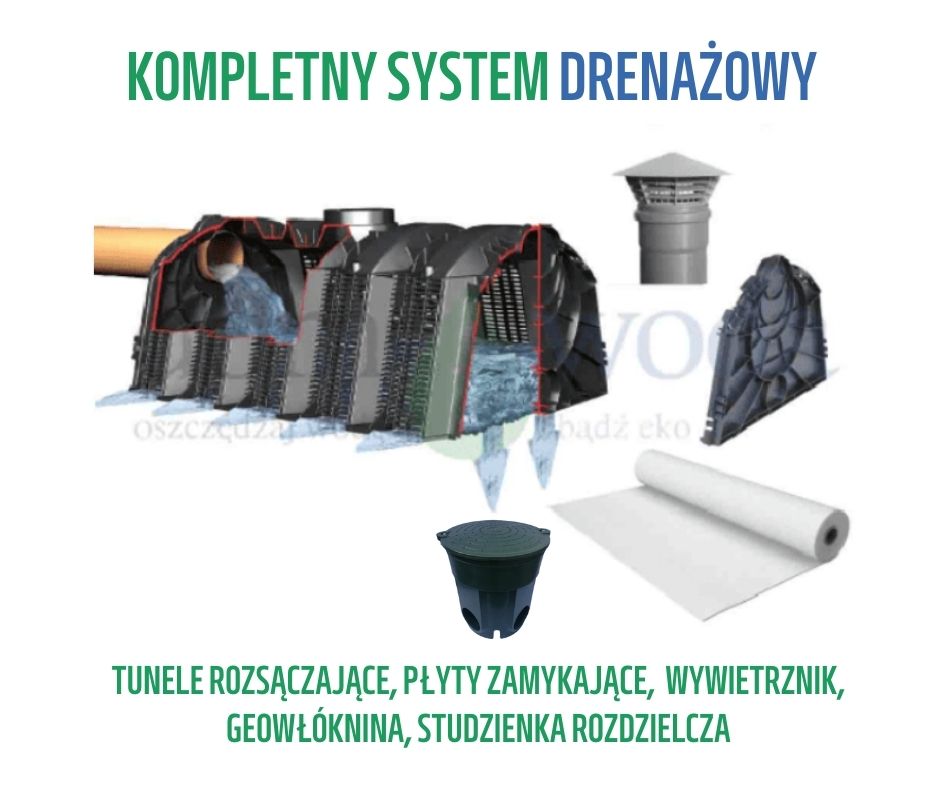

Podstawowe elementy systemu rozsączającego:

• Filtr wody deszczowej (studzienka wyposażona w kosz lub sito),
•Rury kanalizacyjne doprowadzające wodę do tuneli rozsączających, oraz ewentualnie studzienki
kanalizacyjne,
• Tunele rozsączające połączone w zespół o odpowiedniej pojemności,
• Wywietrznik do odpowietrzenia systemu

Wymiary tuneli rozsączających:




Tunel rozsączający 300 l służy do retencji i rozsączania wód opadowych odprowadzonych z dachów oraz dróg i parkingów wokół budynków. Modułowa budowa tuneli pozwala łatwo je ze sobą łączyć w ciągi o
dowolnej potrzebnej długości i pojemności, zamknięte z obu końców specjalnymi płytami. Ciągi tuneli można ustawiać równolegle, w jednej warstwie, jak również można łączyć je spodami otrzymując przez to
dwukrotnie większą pojemność na tej samej powierzchni. Przy wadze modułu 11 kg układanie nie sprawia żadnych trudności. Możliwe jest dowolne wykorzystanie powierzchni terenu ponad tunelem, ponieważ
wytrzymuje on również obciążenie ruchem samochodów (patrz tabela).


Dzięki specjalnej konstrukcji tunele można łatwo układać w stosy. Na jednej europalecie mieści się w ten sposób do 30 tuneli (9 000 l pojemności magazynującej), co pozwala zaoszczędzić na kosztach transportu i
składowania.


Dopuszczalne warunki obciążenia tuneli rozsączających:

Lokalizacja systemu względem innych obiektów:

• Odległość od sąsiednich budynków, nie posiadających zaizolowanych piwnic, powinna być większa
niż 6 m.
• Aby zagwarantować optymalną skuteczność rozsączania dolna powierzchnia tuneli powinna
znajdować się min. 1 m ponad poziomem wody gruntowej.
• Odległość od drzewa powinna być równa przynajmniej średnicy korony drzewa, licząc od pnia.



Montaż tuneli rozsączajacych

Na dokładnie wypoziomowanym dnie wykopu należy ułożyć i wyrównać warstwę żwiru (uziarnienie 8/16) o grubości 20 cm. Na tak przygotowanym
podłożu należy ułożyć pasy wodoprzepuszczalnej geowłokniny. Boki poszczególnych pasów powinny zachodzić na siebie na 30 – 50 cm. Następnie
na geowłókninie układane są tunele. Przed zasypaniem moduły powinny być całkowicie owinięte geowłokniną, przy czym krawędzie poszczególnych pąsów powinny zachodzić na siebie 30 – 50 cm. Całą instalację należy obsypać z boków i z góry warstwą żwiru (granulacja 8/16) o grubości 20 – 30 cm. Na zakończenie wykop zasypywany jest równomiernie warstwami ziemi,
przy ich jednoczesnym zagęszczaniu.





Łączenie tuneli oraz podłączenie rur wlotowych i odpowietrzających:
Tunele łączy się w ciągi przy pomocy specjalnie uformowanych zatrzasków na krawędziach z przodu i z tyłu. Każdy ciąg należy zamknąć z obu końców specjalnymi płytami. Ciągi tuneli można ustawiać równolegle w
jednej warstwie, jak również można łączyć je spodami, otrzymując kanał o owalnym przekroju
poprzecznym. Rury doprowadzające podłączane są od strony czołowej tunelu do elementów zamykających, z których usuwa się odpowiednio oznaczone i ukształtowane miejsca na otwory. Rury powinny wchodzić ok. 20 cm do wnętrza tunelu. Odpowietrzenie podłączane jest w górnej części tunelu w specjalnie do tego przewidzianym króćcu przyłączeniowym. Każdy ciąg tuneli powinien być zaopatrzony w oddzielny dopływ i odpowietrzenie.
