Zestaw Water Garden, ze zbiornikiem na deszczówkę 5000l- 5m3

zestaw-ze-zbiornikiem-water-house-garden-5000l

Stan: Nowy produkt

Dostępność: Dostawa w ciągu 7 dni roboczych


Zestaw zawiera:

Zbiornik podziemny na deszczówkę - 5000l
Komin/ nadstawkę
Pokrywę
Sito filtracyjne
Pompę automatyczną marki Ibo lub Malec
Skrzynkę ogrodową
Połączenie wężem sztywnym (pompa/skrzynka)

GWARANCJA- 15 LAT NA ZBIORNIK

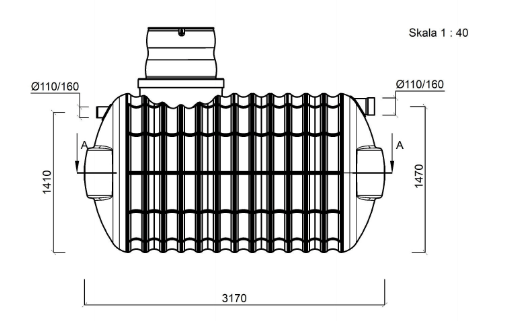

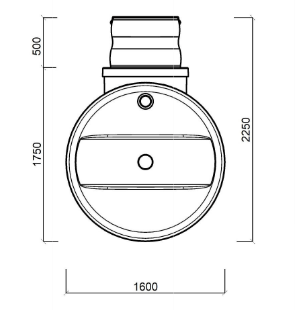

DANE TECHNICZNE:

DANE TECHNICZNE:

Pojemność - 5000l
Średnica - 160 cm
Długość - 317cm
Szerokość - 160 cm
Średnica włazu - 60 cm
Wysokość włazu H - 50-200 cm
Średnica przyłącza 16/11 cm
Wysokość bez włazu-175cm
Wysokość z włazem-225cm
Średnica wlotu-11/16cm
Średnica wylotu- 11/16cm
Waga - 200kg

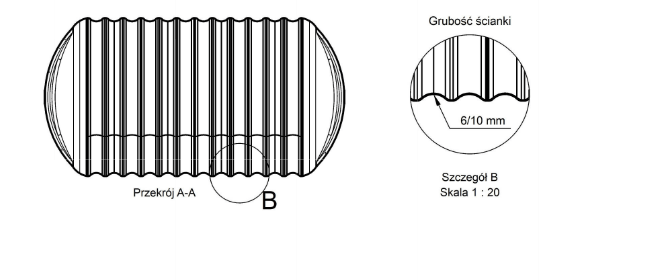

Materiał - GRP
Zbiornik posiada nadstawkę oraz pokrywę
Zestaw nie zawiera tunelu rozsączającego widocznego na grafice.
Tunele można kupić tutaj
Częstym wyborem dodatkowym do zestawow ogrodowych są krany ozdobne


Zbiornik kwalifikuje się do zakupu w programie dotacji MOJA WODA

Na fakturze są opisy produktów zgodnie z wymaganiami w/w programu, dodatkowo do faktury gratis dołączamy specyfikację zakupionych produktów zgodnie z regulaminem dotacji programu Moja Woda i programów dotacji miejskich. Dzięki temu masz pewność, że urzędnicy otrzymają kompletne i poprawne informacje, co skróci czas całej procedury i szybciej otrzymasz swoją dotację.

Nie wiesz jak wypełnić wniosek o dotację, skorzystaj z naszej usługi przygotowania wniosku.



8 431 zł

Darmowa dostawa

Ilość

Więcej informacji



Montaż:
Polecamy doświadczonych zewnętrznych instalatorów, którzy są odrębnymi od Dom i Woda, działającymi na własny rachunek podmiotami prawnymi, do montaży zakupionych u nas zbiorników na deszczówkę: naziemnych i podziemnych. Polecani przez nas instalatorzy wykonują montaże na terenie całego kraju. Po zakupie zbiornika przekazujemy kontakt do instalatora, który podczas bezpłatnej wizyty zaplanuje profesjonalną instalację urządzeń w ogrodzie i przygotuje propozycję kosztu montażu.
Montaże wykonujemy na terenie całego kraju.



Zobacz jak wygląda instalacja zbiornika na wodę deszczową:



Zobacz jak wyciąć otwor pod rurę kanalizacyjną :




Kompletny zestaw do wykorzystania wody deszczowej w ogrodzie. Zaletą zestawu jest automatyczna pompa, która po przekręceniu końcówki węża ogrodowego automatycznie uruchamia się, co oznacza, że natychmiast zaczyna zasysać wodę do węża ogrodowego i możesz przystąpić do podlewania trawników, kwiatów lub warzyw w ogrodzie. Kolejną zaletą jest zabezpieczenie pompy przed suchobiegiem, co oznacza, że pompa nie uruchomi się, jeśli w zbiorniku nie będzie wody, a tym samym nie ulegnie uszkodzeniu. Zmagazynowana wodę możesz wykorzystać również do umycia samochodu lub innych prac wokół domu.

Dom i Woda radzi:
Po wykonaniu montażu zestawu do wykorzystania deszczówki należy dokupić i  podłączyć wąż ogrodowy, który umożliwi podlewanie Twojego ogrodu, ale jest też inne rozwiązanie, nowoczesne i automatyczne. Przeczytaj poniżej.

Wraz z zakupem zestawu do zbierania i wykorzystania wody deszczowej warto przy okazji prowadzonych prac zakupić i zamontować zestaw do automatycznego nawodnienia ogrodu, dzięki temu jednocześnie zainstalujesz komplet urządzeń, które obsłużą Twój ogród, a Ty zaoszczędzisz swój cenny czasy, który możesz wykorzystać na koszenie trawy lub relaks w swoim cudnym ogrodzie. Nawodnieniem ogrodu możesz sterować telefonem.

Warunki Montażu
Zbiornik Water Garden został zaprojektowany z myślą o różnych warunkach terenowych i zapewnia bezpieczny oraz efektywny montaż. Poniżej przedstawiamy warunki montażu oraz standardowe oraz opcjonalne wyposażenie zbiornika.

Zbiornik przeznaczony do montażu w gruncie suchym oraz podmokłym, pod warunkiem że woda gruntowa sięga maksymalnie do połowy zbiornika. Możliwe przykrycie do 1m bez płyty odciążającej, w terenie zielonym.
Przypadkowe najechanie pojazdem 3,5t nie zagraża bezpieczeństwu, jednakże zgodnie z instrukcją i warunkami użytkowania nie zezwalamy na montaż w przejeździe zbiorników w wersji standardowej. Do przejazdu autem po zbiorniku należy zamowić zbiornik wzmocniny !

Wyposażenie Standardowe:
Właz wykonany z rury karbowanej jednościennej o długości 500mm, co umożliwia przykrycie zbiornika warstwą ziemi do 600mm (500 + 150 mm siodło włazowe na zbiorniku), z zamkiem umożliwiającym założenie np. kłódki w celu zabezpieczenia przed niepożądanym otwarciem.
Przyłącze uszczelkowe pod rurę o średnicy 110 lub 160mm.
Pokrywę włazu, wykonaną z tworzywa w kolorze zbiornika.

Opcje Dodatkowe - nie objęte zakupowanym zestawem:
Nadstawka umożliwiająca przedłużenie standardowego włazu GRP o 250mm.
Nadstawka umożliwiająca przedłużenie standardowego włazu GRP o 500mm.
Przedłużenie włazu wykonanego z pomarańczowej rury PP o średnicy wewnętrznej 600mm (można powielać do 2,0m całkowitej długości włazu).
Pokrywa żeliwna do włazu PP 600mm.
Pokrywa włazu, wykonaną z tworzywa w kolorze ZIELONYM.
Sygnalizator zapełnienia zbiornika HPD GMS-II, w wersji do deszczówki lub ścieków.
Sygnalizator zapełnienia zbiornika z opcją powiadomień na telefon.
Przepływ z uszczelką pod rurę o średnicy 110 lub 160mm.

Instrukcja montażu

Warunki montażu w gruncie suchym

1. Grunt suchy odznacza się brakiem wód gruntowych na wysokości instalowanego zbiornika. Zbiornik w takim układzie nie ma styczności z wodami gruntowymi. Jeśli jest inaczej, przejdź
dalej do warunków montażu dla gruntów mokrych.
2.Usytuowanie zbiornika musi być zgodne z wymogami określonymi w przepisach prawa budowlanego i uwzględniać minimalne odległości od ścian budynków, granic działek, studni
oraz traktów komunikacyjnych (dróg).
3.Zbiornik w wersji podstawowej przeznaczony jest do montażu na głębokości wynikającej z jego średnicy + maksymalnie 1m przykrycia górnej powierzchni. Dla przykładu zbiornik o średnicy 1,6m może zostać zamontowany w wykopie którego głębokość będzie nie większa niż 2,6m. W większości przypadków wystarcza montaż z przykryciem 0,5m warstwą ziemi, jest ona
wystarczająca do ochrony przed zamarzaniem. Minimalna warstwa przykrycia zdrobnoziarnistego piasku wynosi 40 cm, reszta to grunt rodzimy. Należy pamiętać ozachowaniu odpowiedniego spadku rury doprowadzającej wodę lub ścieki, zazwyczaj 1 - 3%.
4.Piasek użyty do wyściełania dna wykopu oraz obsypania ścian zbiornika powinien być granulacji do 3mm. Czyli pojedyncze ziarnko nie może mieć większej średnicy niż 3mm. Taki piasek nazywamy w tej instrukcji piaskiem drobnoziarnistym.
5. Wymiary wykopu muszą uwzględniać wymiary zbiornika oraz przestrzeń wymaganą do prawidłowej obsypki z piasku drobnoziarnistego. Wykop powinien mieć w miarę możliwości
kształt prostopadłościanu, o łagodnych ścianach tworzących z dnem kąt prosty. Wymiary wykopu powinny umożliwić swobodne obsypanie zbiornika piaskiem z każdej strony. Wynika z
tego, że minimalne wymiary wykopu muszą być następujące: Długość wykopu: długość zbiornika + 1m Szerokość wykopu: szerokość zbiornika +1m Głębokość wykopu: zależnie od głębokości rury wlotowej
6. Dno wykopu pod zbiornikiem powinno być wysypane piaskiem drobnoziarnistym. Warstwa piasku pod dnem zbiornika powinna mieć grubość min. 20 cm. Piasek po wsypaniu na dno wykopu należy równo rozprowadzić i ubić nożnie (udeptać). Do zagęszczania piasku nie wolno używać wody. Nie jest konieczne zagęszczanie maszynowe.
7. Zbiornik powinien być umieszczony w wykopie w poziomie lub z maksymalnym spadkiem do 2%. Po umiejscowieniu i wypoziomowaniu zbiornika w wykopie należy zalać go wodą do 1/3
pojemności w celu ustabilizowania do dalszej obsypki.
8. Należy zwrócić szczególną ostrożność na to aby na dnie wykopu ani pod dnem zbiornika nie było żadnych twardych przedmiotów, kamieni ani korzeni czy drewnianych desek ponieważ
mogą one spowodować uszkodzenie zbiornika.
9. Boki zbiornika, powinny być szczelnie obsypane, zwłaszcza przy dnie muszą być dokładnie wypełnione piaskiem drobnoziarnistym. Należy zwrócić uwagę aby ściany zbiornika były
dobrze odizolowane od zanieczyszczeń gruntowych, tj. kamieni czy gruzu znajdującego się w ziemi. Zalecana jest warstwa piasku drobnoziarnistego o grubości min. 30cm okalająca cały
zbiornik.
10. Przy montażu z przykryciem ziemi większym niż 1m, licząc od górnej powierzchni zbiornika do poziomu 0 (zero) terenu, należy zastosować wersję wzmocnioną zbiornika lub wykonać płytę
betonową według schematu, jak opisano w odrębnym rozdziale. Najlepiej skonsultować tę kwestię z producentem.
11. Taką samą płytę betonową należy wykonać jeśli nad zbiornikiem będzie prowadzony ruch kołowy pojazdów do 3,5t.
12. W przypadku głębokiego wykopu z przykryciem piaskiem i ziemią wynoszącym 1m lub więcej, można zastosować polistyren do zmniejszenia ciśnienia nad zbiornikiem. Najlepiej
skonsultować tę kwestię z producentem.
13. Przy montażu w terenie suchym nie wolno stosować żadnych dodatkowych konstrukcji mających na celu kotwiczenie zbiornika w ziemi. W szczególności nie wolno wykonywać
betonowych wylewek na dnie wykopu ani opasek przytrzymujących zbiornik w ziemi.
14. Zbiornik należy osadzić na 20 cm warstwie piasku, a następnie docisnąć. Ziemię i piasek w razie konieczności należy zagęszczać przy pomocy drewnianego pala ubijając mechanicznie
tak aby dookoła ścian zbiornika nie było pustych przestrzeni. Piasek musi otulić szczelnie wszystkie ściany zbiornika.
a) W przepuszczalnym gruncie do zagęszczania możemy stosować również wodę,
b) W nieprzepuszczalnym gruncie ( glina) do zagęszczania używamy drewnianego pala.
Zagęszczenie przy użyciu wody w gruncie gliniastym jest zabronione, ponieważ niesie to
za sobą ryzyko deformacji dna zbiornika na twardym podłożu.
15. Nie wolno stosować domieszki cementu do obsypki zbiornika.
16. Należy zwrócić szczególną ostrożność przy zasypywaniu zbiornika gruntem rodzimym za pomocą koparki, aby operator nie upuszczał na raz zawartości łyżki z dużej wysokości, gdyż
 w przypadku ciężkiej gliny może to mieć podobny efekt do upuszczenia skały na zbiornik
i spowodować jego uszkodzenie.
17. Nad zamontowanym zbiornikiem nie można używać sprzętu do ubijania ziemi lub kostkibrukowej.

Warunki montażu w gruncie mokrym

1. Grunt mokry odznacza się występowaniem wód gruntowych na wysokości instalowanego zbiornika. Zbiornik w takim układzie ma styczność z wodami gruntowymi.
2. Usytuowanie zbiornika musi być zgodne z wymogami określonymi w przepisach prawa budowlanego i uwzględniać minimalne odległości od ścian budynków, granic działek, studni oraz traktów komunikacyjnych (dróg).
3. Zbiornik w wersji podstawowej przeznaczony jest do montażu na głębokości wynikającej z jego średnicy + maksymalnie 1m przykrycia górnej powierzchni. Dla przykładu zbiornik ośrednicy 1,6m może zostać zamontowany w wykopie którego głębokość będzie nie większa niż 2,6m. W większości przypadków wystarcza montaż z przykryciem 0,5m warstwą ziemi, jest ona
wystarczająca do ochrony przed zamarzaniem. Minimalna warstwa przykrycia z drobnoziarnistego piasku wynosi 40 cm, reszta to grunt rodzimy. Należy pamiętać o zachowaniu odpowiedniego spadku rury doprowadzającej wodę lub ścieki, zazwyczaj 1 - 3%. Piasek użyty do wyściełania dna wykopu oraz obsypania ścian zbiornika powinien być granulacji do 3mm. Czyli pojedyncze ziarnko nie może mieć większej średnicy niż 3mm. Taki piasek nazywamy w tej instrukcji piaskiem drobnoziarnistym.
3.Wymiary wykopu muszą uwzględniać wymiary zbiornika oraz przestrzeń wymaganą do prawidłowej obsypki z piasku drobnoziarnistego. Wykop powinien mieć w miarę możliwości kształt prostopadłościanu, o łagodnych ścianach tworzących z dnem kąt prosty. Wymiary wykopu powinny umożliwić swobodne obsypanie zbiornika piaskiem z każdej strony. Wynika z tego, że minimalne wymiary wykopu muszą być następujące: Długość wykopu: długość zbiornika + 1m, Szerokość wykopu: szerokość zbiornika +1m
5. Głębokość wykopu: zależnie od głębokości rury wlotowej
6. Dno wykopu pod zbiornikiem powinno być wysypane piaskiem drobnoziarnistym. Warstwa piasku pod dnem zbiornika powinna mieć grubość min. 15cm. Piasek po wsypaniu na dno
wykopu należy równo rozprowadzić i ubić nożnie (udeptać). Do zagęszczania piasku nie wolno używać wody. Nie jest konieczne zagęszczanie maszynowe.
7. W razie zbierania się w wykopie dużej ilości wody gruntowej, poza obrysem wykopu przeznaczonego do montażu wykonać dodatkowy wykop o głębokości większej o ok. 0,5m i średnicy ok.1m, tak aby był styczny z wykopem głównym. Na dnie tego dodatkowego wykopu należy umieścić szczelne wiadro a zanurzoną w nim pompą do wody brudnej. Tak postawioną pompą należy odpompowywać zbierającą się wodę.
8. Zbiornik powinien być umieszczony w wykopie w poziomie lub z maksymalnym spadkiem do 2%.
9. Należy zwrócić szczególną ostrożność na to aby na dnie wykopu ani pod dnem zbiornika nie było żadnych twardych przedmiotów, kamieni ani korzeni czy drewnianych desek ponieważ
mogą one spowodować uszkodzenie zbiornika.
10. Boki zbiornika, powinny być szczelnie obsypane, zwłaszcza przy dnie muszą być dokładniewypełnione piaskiem drobnoziarnistym. Należy zwrócić uwagę aby ściany zbiornika były dobrze odizolowane od zanieczyszczeń gruntowych, tj. kamieni czy gruzu znajdującego się w ziemi. Zalecana jest warstwa piasku drobnoziarnistego o grubości min. 30cm okalająca cały zbiornik.
11. Przy montażu w gruncie mokrym, zaraz po umiejscowieniu zbiornika w wykopie należy zalać go wodą do połowy, aby równo usiadł i woda gruntowa nie spowodowała jego
przemieszczenia w wykopie. Po wykonanym montażu, wodę ze zbiornika można całkowicie opróżnić dopiero po okresie 21 dni od zakończenia pracy gdy teren wkoło zbiornika zdąży
dobrze się ustabilizować. Jeśli w tym czasie zbiornik będzie użytkowany, należy pilnować aby w okresie 21 dni od zakończenia montażu przynajmniej w połowie był zalany wodą.
12. Jeśli poziom wód gruntowych ostatecznie nie będzie wyższy niż do osi poziomej zbiornika, a nad górną powierzchnią zbiornika będzie się znajdować przynajmniej 0,5m warstwy ziemi
( min. 40 cm piasku + 10 cm grunt rodzimy ) to nie jest konieczne dodatkowe zabezpieczenie przed wypłynięciem zbiornika na powierzchnie. Nie należy wykonywać żadnych opasek, fundamentów ani płyty betonowej.
12. Jeśli poziom wód gruntowych ostatecznie będzie sięgał powyżej osi poziomej zbiornika, zwiększa się ryzyko jego wypłynięcia na powierzchnie po montażu. Dlatego w takiej sytuacji należy wykonać płytę betonową nad zbiornikiem według schematu.
13. Przy montażu z przykryciem ziemi większym niż 1m, licząc od górnej powierzchni zbiornika do poziomu 0 (zero) terenu, należy zastosować wersję wzmocnioną zbiornika lub wykonać płytę
betonową. Najlepiej skonsultować tę kwestię z producentem.
Taką samą płytę betonową należy wykonać jeśli nad zbiornikiem będzie prowadzony ruch kołowy pojazdów do 3,5t.
13. W przypadku głębokiego wykopu z przykryciem piaskiem i ziemią wynoszącym 1m lub więcej, można zastosować polistyren do zmniejszenia ciśnienia nad zbiornikiem. Najlepiej
skonsultować tę kwestię z producentem.
14. Przy montażu w terenie mokrym nie wolno stosować żadnych dodatkowych konstrukcji mających na celu kotwiczenie zbiornika w ziemi. W szczególności nie wolno wykonywać
betonowych wylewek na dnie wykopu ani opasek przytrzymujących zbiornik w ziemi. Wystarczy betonowa płyta wykonana według schematu.
15. Przy obsypywaniu zbiornika piaskiem i ziemią w terenie mokrym nie wolno stosować wody do zagęszczenia. Ziemię i piasek w razie takiej konieczności należy zagęszczać przy pomocy
drewnianego pala ubijając mechanicznie tak aby dookoła ścian zbiornika nie było pustych przestrzeni. Piasek musi otulić szczelnie wszystkie ściany zbiornika.
16. Nie wolno stosować domieszki cementu do obsypki zbiornika. Należy zwrócić szczególną ostrożność przy zasypywaniu zbiornika gruntem rodzimym za pomocą koparki, aby operator nie upuszczał na raz zawartości łyżki z dużej wysokości, gdyż w przypadku ciężkiej gliny może to mieć podobny efekt do upuszczenia skały na zbiornik i spowodować jego uszkodzenie.
17. Jeżeli poziom wód gruntowych utrzymuje się w osi lub powyżej osi poziomej zbiornika, a warstwy piasku i ziemi nad zbiornikiem będą większe niż 0,5 m, konieczne jest zamówienia zbiornika w wersji wzmocnionej.
18. Nad zamontowanym zbiornikiem nie można używać sprzętu do ubijania ziemi lub kostki brukowej.

Instrukcja wykonania płyty betonowej

1.Płytę betonową wykonujemy tylko w celu zabezpieczenia zbiornika przed wyporem wód gruntowych, które sięgają powyżej osi poziomej zbiornika lub w celu zabezpieczenia zbiornika przed ruchempojazdów, czyli przy montaż w ciągu drogi. Zbiornik nie może być montowany pod różnego rodzajami budowli, typu: domki, wiaty, skalniaki itp.
2.Na początku montażu stosujemy się odpowiednio do wersji dla suchego lub mokrego terenu. Płyta betonowa służy zabezpieczeniu zbiornika przez równomierne rozłożenie sił działającychna niego.
3. Płyta betonowa nie wymaga żadnych fundamentów i może się znajdować tylko nad zbiornikiem. Zakazane jest stosowanie płyty betonowej pod zbiornikiem czyli na dnie wykopu i stosowanie opasek łączących zbiornik z tak wykonaną płytą.
4. Gdy prace związane z zasypaniem zbiornika sięgają poziomu górnej powierzchni zbiornika, należy je kontynuować do momentu kiedy nad zbiornikiem będzie ok. 15cm warstwy piasku.
5. Na tym poziomie należy poszerzyć wykop w każdą stronę tak aby wymiar płyty betonowej był o 1m większy w każdą stronę licząc od obrysu z lotu ptaka zainstalowanego zbiornika.
6. Wyrównać i ubić nożnie (przez udeptanie) powstałe pole. Nie wolno stosować do tego zagęszczarki ani wody.
7. Wyłożyć dno powstałego pola folią budowlaną grubości 0,2 - 0,5 mm.
8. Wykonać na całej powierzchni zbrojenie z drutu zbrojeniowego o średnicy 10 - 14 mm. Oczko zbrojenia powinno wynosić 25 x 25 cm. Zbrojenie powinno się znajdować 5 cm nad folią.
9. Wylać beton, tak aby grubość płyty wynosiła 15 - 20 cm. Stosować beton klasy minimum B20.
10. Dokończyć prace związane z zasypaniem dopiero po całkowitym związaniu betonu. Minimum po dwóch dniach od wylania.
